Анализаторы растворенного кислорода серии Эксперт

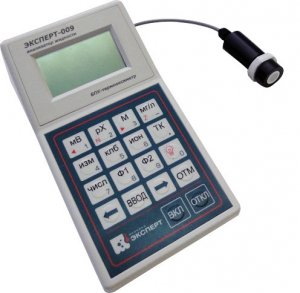

Анализатор растворённого кислорода «Эксперт-009» с оптическим датчиком, который обладает рядом преимуществ по сравнению с амперометрическим датчиком Кларка:

  • датчик практически не требует обслуживания;
  • отсутствует мембрана, не нужен электролит;
  • не отравляется сероводородом и другими серосодержащими соединениями, - можно измерять даже непос­редственно в сточной воде и аэротенках!
  • отсутствие мешающего влияния матрицы раствора;
  • невосприимчивость датчика к давлению (возможно измерение непосредственно в сосуде под давлением или трубопроводе через прозрачный иллюминатор, не нарушая герметичность);
  • легко заменяемые прочные сменные наконечники с ресурсом жизни 1 год;
  • возможность измерения в неводных средах.

Возможно исполнение в переносном и стационарном варианте. Имеется встроенный аккумулятор, позволяющий работать автономно в течение нескольких недель. Возможна передача текущих показаний на ПК или мобильное устройство по RS?232, USB или Bluetooth.

Принцип работы

Чувствительным элементом датчика является специальный фосфоресцирующий краситель. Под действием кислорода происходит тушение фосфоресценции, которое анализатор пересчитывает в значение концентрации. Данный метод является чрезвычайно высокоселективным благодаря уникальным свойствам молекулы кислорода.

Новый анализатор с оптическим датчиком лишен недостатков традиционных методов (йодометрического титрования по Винклеру и амперометрического измерения с датчиком Кларка). Практически отсутствуют мешающие влияния окислителей, восстановителей, взвешенных и окрашенных веществ.

Измеритель состоит из компактного датчика в корпусе расположены источник света , фотопри­емник . Сменная насадка с нанесенным красителем, фиксируется колпачком, а также измерительного преобразователя.

Последовательность стадий процесса измерения следующая:

  1. возбуждение молекул индикаторного красителя светом;
  2. переход красителя в основное состояние одним из двух способов:
  • в виде фосфоресценции при отсутствии кислорода;
  • передача энергии молекуле кислорода (тушение фосфоресценции), сопровождающаяся её переходом в синглетное состояние.

Чем больше содержание кислорода, тем быстрее происходит тушение фос­форесценции красителя, тем меньше время жизни его возбуждённого состояния. Данная зависимость описывается уравнением Штерна-Фольмера. С его помощью прибор рассчитывает концентрацию кислорода. При этом автоматически вносится температурная коррекция.

Технические характеристики

Наименование характеристики

Значение

Диапазон измерений массовой концентрации растворен­ного кислорода (cO2), мг/дм3

от 0,2 до 20

Пределы допускаемой относительной погрешности анализаторов при измерении массовой концентрации растворенного кислорода при температуре анализируемой среды (25±1) оС

±5 %

Пределы допускаемой относительной погрешности анализаторов при измерении массовой концентрации кислорода при температуре анализируемой среды от 5 оС до 50 оС, кроме температуры (25±1) оС

±10 %

Диапазон измерений температуры анализируемого раствора, оС

от 0 до 50

Диапазон температурной компенсации измерительной системы, оС

от 5 до 50

Пределы допускаемой абсолютной погрешности измерений температуры анализируемого раствора, оС

± 0,5

Время установления рабочего режима после включения, с, не более

30

Продолжительность непрерывной работы, ч, не менее

8

Номинальное напряжение питания, В

(встроенный аккумулятор, с индикацией разрядки)

12

Потребляемая мощность, Вт, не более

6

Габаритные размеры измерительного преобразователя, мм, (длина×ширина×высота), не более

- переносное исполнение

- стационарное исполнение

200 ´ 110 ´ 70

250 ´ 340 ´ 100

Масса, кг, не более

- переносное исполнение

- стационарное исполнение

0,95

1,10

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность при 25 оС, %, не более

- атмосферное давление,   кПа

                                                мм рт.ст.

- температура анализируемых растворов, °С



от 5 до 40

90

от 84 до 106,7

от 630 до 800

от 0 до 50

Показатели надежности:

- средний срок службы, лет, не менее

- средняя наработка на отказ, ч, не менее



10

5000


[1] 1 год при t = 20 C и среднем времени измерения 3 часа в день, 247 рабочих дней. Реальный ресурс зависит от условий эксплуатации (температуры среды и продолжительности измерения).

[2] Для некоторых неводных растворителей может потребоваться дополнительное защитное покрытие чувствительного элемента.
