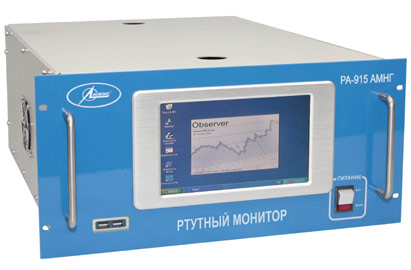

Автоматический анализатор для непрерывного определения содержания ртути в углеводородном газе «РА-915 АМНГ»

Описание прибора

Анализатор «РА-915 АМНГ» предназначен для непрерывного измерения содержания ртути в потоке углеводородного газа.

Метод анализа - атомно - абсорбционная спектрометрия с зеемановской коррекцией неселективного поглощения.
Соответствие методике Газпром 5.16-2012 «Природный газ. Методика определения ртути методом атомно-абсорбционной спектрометрии (холодного пара)» (ФР.1.31.2013.14986).

ДОСТОИНСТВА

Прямое непрерывное измерение концентрации ртути в газе
Низкий предел обнаружения и широкий диапазон измерений
Высокая селективность
Стабильность калибровки
Отсутствие сорбционных ловушек для предварительного концентрирования
Отсутствие дополнительных газов для проведения анализа
Автоматический учет нуля и контроль градуировочного коэффициента
Автоматический пересчет результатов измерения к стандартным условиям
Автоматический контроль состояния монитора
Надежность конструкции, минимальные затраты при обслуживании
Возможность изменения конфигурации монитора в соответствии с требованиями заказчика

ИСПОЛНЕНИЕ

Ртутный анализатор предназначен для эксплуатации внутри помещений или в шкафах с контролем микроклимата.

Встроенный компьютер контролирует процесс измерений, обработку данных и их передачу по протоколу RS 232/485 или по токовой петле. Анализатор может быть установлен в стандартную 19" стойку, а также во взрывозащитный кожух, соответствующий стандарту ATEX.

Технические характеристики

Аналитические характеристики
	Очищеный газ Диапазон I	Очищеный газ Диапазон II	Сырой газ
Диапазон измерений,	0–2000 нг/м³	0–20000 нг/м³	0–2000 мкг/м³
Предел обнаружения	1–5 нг/м³	100 нг/м³	0,5–1 мкг/м³
Интервал усреднения	5 мин	> 2 с	> 2 с

Коррекция дрейфа нуля	автоматическая
Коррекция дрейфа градуировочных коэффициентов	автоматическая
Параметры анализируемого газа
Давление газа	атмосферное (+/-20%)
Расход газа, л/мин	4–10	4–10	0,5–10
Влажность газа	Точка росы < 10 °C
Температура газа, °C	от +1 до +40
Концентрация сероводорода, мг/м³	≤ 50	≤ 200	≤ 1000
Концентрация бензола, мг/м³	≤ 10	≤ 200	≤ 2000
Концентрация меркаптанов, мг/м³	≤ 50	≤ 200	≤ 1000
Концентрация ароматических соединений, мг/м³	≤ 200	≤ 2000	≤ 10000
Вывод данных
Вывод результатов	RS 232/435; 2 x USB; LAN; токовая петля 4–20 мА
Режимы индикации	ИЗМЕРЕНИЕ; КОНТРОЛЬ НУЛЯ; КАЛИБРОВКА; СЕРВИС; ОШИБКА
Условия эксплуатации
Температура окружающей среды, °C	+(20 ± 2)
Атмосферное давление, кПа	от 84 до 106,7
Относительная влажность, %	< 98 при +35°C
Питание	110/220 В, 50/60 Гц; макс. 120 Вт
Габариты, мм	600 x 480 x 220
Масса, кг	20
