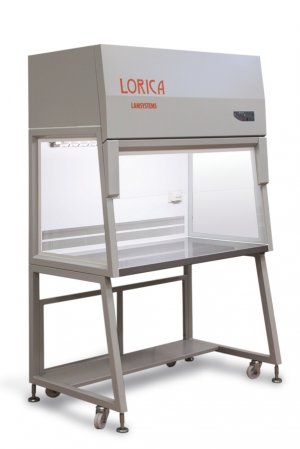

БАВнп-01-"Ламинар-С"-1,2 LORICA (412.120)

Назначение ламинарного укрытия (бокса)

Ламинарный бокс предназначен для защиты предметов и материалов внутри рабочей камеры от внешних и перекрестных загрязнений в условиях беспылевой «чистой» воздушной среды, используется при работе с веществами, не представляющими угрозы здоровью оператора.
Бокс применяется при оснащении отдельных рабочих мест медицинских, фармацевтических и других учреждений с высокими требованиями к чистоте воздуха в рабочей зоне.

Применение ламинарного укрытия (бокса)

  • Контроль качества в фармацевтической и пищевой промышленности
  • Приготовление офтальмологических растворов
  • Приготовление культуральных сред
  • Фармацевтическая промышленность.

Стандартное исполнение ламинарного укрытия (бокса):

Рабочая камера

  • лицевое стекло – распашное, материал – закаленное стекло, механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовыми амортизаторами;
  • демпфер для предотвращения удара при закрытии лицевого стекла;
  • закаленные боковые стекла;
  • наклонная лицевая поверхность бокса;
  • освещение рабочей камеры светодиодное;
  • один блок розеток в рабочей камере бокса (справа на задней стенке);
  • ламинаризатор воздушного потока выполнен из мелкоячеистой полимерной сетки.

Блок УФ-облучения

  • блок УФ-облучения расположен в верхней части задней стенки рабочей камеры и защищен кожухом из нержавеющей стали.

Система очистки поступающего и удаляемого воздуха

  • очистка воздуха, поступающего в рабочую камеру, происходит через фильтр предварительной очистки G4 и приточный НЕРА-фильтр Н14;
  • для подачи воздуха в бокс установлены два вентилятора.

Элементы системы управления

  • система электроавтоматики – микропроцессорная;
  • пульт управления боксом – кнопочный с ЖК-дисплеем;
  • датчики параметров воздушных потоков;
  • индивидуальный предохранитель на линию электрического питания основных функций бокса (вентилятор, освещение, УФ-облучение);
  • индивидуальный предохранитель на розетки, установленные в рабочей камере;
  • кабель питания несъемный.

Элементы для проверки

  • встроенный штуцер отбора пробы воздуха на камере высокого давления под фильтром G4 для проверки целостности НЕРА-фильтра

Основные параметры и размеры ЛАМИНАРНОГО УКРЫТИЯ (бокса) БАВнп-01-"Ламинар-С"-1,2 LORICA:

Габаритные размеры бокса в сборе c подставкой, мм (ШхГхВ)

1200х760х1870

Размеры рабочей камеры, мм (ШхГхВ)

1130х625х650

Масса бокса в сборе с подставкой (нетто), кг, не более

160

Мощность, потребляемая боксом (без учета нагрузки на встроенный блок розеток), Вт, не более

410

Суммарная максимально допустимая нагрузка на встроенный блок розеток, Вт, не более

1000

Основные характеристики ламинарного бокса БАВнп-01-"Ламинар-С"-1,2 LORICA:

Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) согласно
- ГОСТ Р 52249-2009
- ГОСТ ИСО 14644-1-2002


A
5 ИСО

Средняя скорость нисходящего воздушного потока в рабочей камере бокса:

- скорость, настроенная на предприятии-изготовителе, м/с

- рекомендуемый диапазон скоростей для самостоятельной настройки, при котором гарантированно сохраняется однородность (ламинарность) воздушного потока, м/с



0,4

0,25-0,5

Производительность по чистому воздуху, подаваемому в рабочую камеру бокса, м3/час

≈790*

Класс конечного HEPA-фильтра по ГОСТ Р ЕН 1822-1-2010

H14

Класс предварительного фильтра по ГОСТ Р ЕН 779-2014

G4

Освещенность рабочей зоны (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее

1000

Уровень звукового давления на расстоянии 1 м от бокса, дБ, не более

55

* - Рассчитана по скорости нисходящего потока 0,4 м/c, настроенной на предприятии-изготовителе.


Габаритные размеры бокса БАВнп-01-"Ламинар-С"-1,2 LORICA

 Дополнительные опции ламинарного укрытия (бокса) БАВнп-01-"Ламинар-С"-1,2 LORICA

  • кран – газ без электромагнитного клапана
  • кран – вакуум без электромагнитного клапана
  • дополнительный блок розеток
  • подставка рамочная
  • подставка рамочная увеличенной высоты
  • столешница «Polystone»-1,2
  • лицевое стекло с круглым вырезом слева
  • лицевое стекло с круглым вырезом по центру
  • лицевое стекло с круглым вырезом справа
  • лицевое стекло с квадратным вырезом слева
  • лицевое стекло с квадратным вырезом по центру
  • лицевое стекло с квадратным вырезом справа
  • приточный ULPA-фильтр
  • защитный экран рабочего проема.
