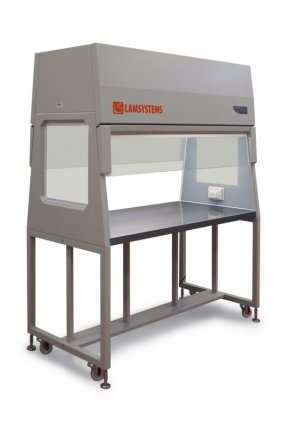

БАВнп-01-"Ламинар-С"-1,2 LORICA VIS-A-VIS (422.120)

Ламинарный бокс обеспечивает одновременную работу двух операторов, находящихся друг напротив друга

Назначение ламинарного укрытия (бокса)

  • бокс предназначен для защиты предметов и материалов внутри рабочей камеры от внешних и перекрестных загрязнений в условиях беспылевой  «чистой» воздушной среды;
  • бокс используется при работе с веществами, не представляющими угрозы здоровью оператора;
  • бокс применяется при оснащении отдельных рабочих мест медицинских, фармацевтических и других учреждений с высокими требованиями к чистоте воздуха в рабочей зоне.

Применение ламинарного укрытия (бокса)

  • Контроль качества в фармацевтической и пищевой промышленности
  • Приготовление офтальмологических растворов
  • Приготовление культуральных сред
  • Фармацевтическая промышленность.

Стандартное исполнение ламинарного укрытия (бокса)

Рабочая камера

  • два рабочих проема для одновременной работы операторов, находящихся друг напротив друга;
  • наклонные лицевые поверхности бокса;
  • лицевые стекла – распашные, материал стекол «триплекс», механизм открывания, закрывания и удерживания стекол в открытом положении снабжен газовыми амортизаторами;
  • демпферы для предотвращения удара при закрытии лицевых стекол;
  • освещение рабочей камеры;
  • один блок розеток в рабочей камере бокса (справа на боковой стенке);
  • ламинаризатор воздушного потока выполнен из мелкоячеистой полимерной сетки.

Блок УФ-облучения

  • блок УФ-облучения расположен в верхней части рабочей камеры на лицевой стороне.

Система очистки поступающего и удаляемого воздуха

  • очистка воздуха, поступающего в рабочую камеру, происходит через фильтр предварительной очистки G4 и приточный НЕРА-фильтр Н14;
  • для подачи воздуха в бокс установлены два вентилятора.

Элементы системы управления

  • система электроавтоматики – микропроцессорная;
  • пульт управления боксом – кнопочный с ЖК-дисплеем;
  • датчики параметров воздушных потоков;
  • индивидуальный предохранитель на линию электрического питания основных функций бокса (вентилятор, освещение, УФ-облучение);
  • индивидуальный предохранитель на блок розеток, установленный в рабочей камере;
  • кабель питания несъемный.

Элементы для проверки

  • встроенный штуцер отбора пробы воздуха на камере высокого давления под фильтром G4 для проверки целостности НЕРА-фильтра.

Подставка

  • подставка – рамочная с полкой для ног;
  • для перемещения бокса на подставке предусмотрены транспортировочные колеса;
  • для стационарной установки бокса на место эксплуатации предусмотрены винтовые опоры.

Основные параметры и размеры ЛАМИНАРНОГО УКРЫТИЯ (бокса)  БАВнп-01-"Ламинар-С"-1,2 LORICA VIS-A-VIS:

Габаритные размеры бокса в сборе c подставкой, мм (ШхГхВ)

1200х740х1867

Размеры рабочей камеры, мм (ШхГхВ)

1130х710х660

Мощность, потребляемая боксом (без учета нагрузки на встроенный блок розеток), Вт, не более

450

Суммарная максимально допустимая нагрузка на встроенный блок розеток, Вт, не более

1000

Основные характеристики ламинарного бокса БАВнп-01-"Ламинар-С"-1,2 LORICA VIS-A-VIS:

Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) согласно:
- ГОСТ Р 52249-2009
- ГОСТ ИСО 14644-1-2002


A
5 ИСО

Средняя скорость нисходящего воздушного потока в рабочей камере бокса:

- скорость, настроенная на предприятии-изготовителе, м/с

- рекомендуемый диапазон скоростей для самостоятельной настройки, при котором гарантированно сохраняется однородность (ламинарность) воздушного потока, м/с



0,4

0,25-0,5

Производительность по чистому воздуху, подаваемому в рабочую камеру бокса, м3/час

≈790*

Класс конечного HEPA-фильтра по ГОСТ Р ЕН 1822-1-2010

H14

Класс предварительного фильтра по ГОСТ Р ЕН 779-2014

G4

Освещенность рабочей зоны, Лк, не менее

1000**

Уровень звукового давления на расстоянии 1 м от бокса, дБ, не более

55

* Рассчитана по скорости нисходящего потока 0,4 м/c, настроенной на предприятии-изготовителе.

** Интегральное значение, определенное по всей площади рабочей зоны.

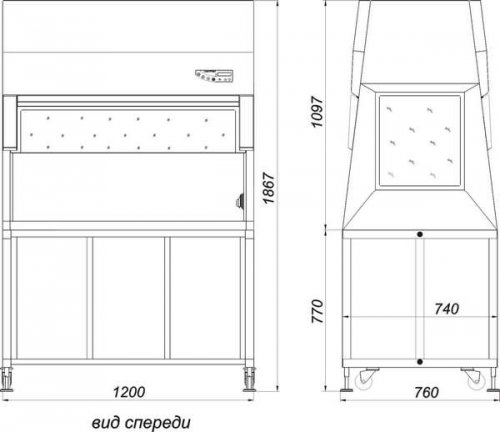

  Габаритный чертеж бокса
