БАВнп-01-"Ламинар-С"-1,5 LORICA (412.150)

Назначение ламинарного укрытия (бокса):

защита предметов и материалов внутри рабочей камеры от внешних и перекрестных загрязнений в условиях беспылевой «чистой» воздушной среды;
работа с веществами, не представляющими угрозы здоровью оператора;
оснащение отдельных рабочих мест медицинских, фармацевтических и других учреждений с высокими требованиями к чистоте воздуха в рабочей зоне.

Применение ламинарного укрытия (бокса):

Стандартное исполнение ламинарного укрытия (бокса):

Рабочая камера

лицевое стекло – распашное, материал – закаленное стекло, механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовыми амортизаторами;
демпфер для предотвращения удара при закрытии лицевого стекла;
закаленные боковые стекла;
наклонная лицевая поверхность бокса;
освещение рабочей камеры светодиодное;
один блок розеток в рабочей камере бокса (справа на задней стенке);
ламинаризатор воздушного потока выполнен из мелкоячеистой полимерной сетки.

Блок УФ-облучения:

блок УФ-облучения расположен в верхней части задней стенки рабочей камеры и защищен кожухом из нержавеющей стали.

Система очистки поступающего и удаляемого воздуха:

очистка воздуха, поступающего в рабочую камеру, происходит через фильтр предварительной очистки G4 и приточный НЕРА-фильтр Н14;
для подачи воздуха в бокс установлены два вентилятора.

Элементы системы управления

система электроавтоматики – микропроцессорная;
пульт управления боксом – кнопочный с ЖК-дисплеем;
датчики параметров воздушных потоков;
индивидуальный предохранитель на линию электрического питания основных функций бокса (вентилятор, освещение, УФ-облучение);
индивидуальный предохранитель на розетки, установленные в рабочей камере;
кабель питания несъемный.

Подставка

подставка – рамочная с полкой для ног;
для перемещения бокса на подставке предусмотрены транспортировочные колеса;
для стационарной установки бокса на место эксплуатации предусмотрены винтовые опоры.

Элементы для проверки

встроенный штуцер отбора пробы воздуха на камере высокого давления под фильтром G4 для проверки целостности НЕРА-фильтра.

Основные параметры и размеры ЛАМИНАРНОГО УКРЫТИЯ (бокса) БАВнп-01-"Ламинар-С"-1,5 LORICA

Габаритные размеры бокса в сборе c подставкой, мм (ШхГхВ)	1500х760х1870
Размеры рабочей камеры, мм (ШхГхВ)	1430х625х650
Масса бокса в сборе с подставкой (нетто), кг, не более	186
Мощность, потребляемая боксом (без учета нагрузки на встроенный блок розеток), Вт, не более	410
Суммарная максимально допустимая нагрузка на встроенный блок розеток, Вт, не более	1000

Основные характеристики ламинарного бокса БАВнп-01-"Ламинар-С"-1,5 LORICA

Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) согласно: - ГОСТ Р 52249-2009 - ГОСТ ИСО 14644-1-2002	A 5 ИСО
Средняя скорость нисходящего воздушного потока в рабочей камере бокса: - скорость, настроенная на предприятии-изготовителе, м/с - рекомендуемый диапазон скоростей для самостоятельной настройки, при котором гарантированно сохраняется однородность (ламинарность) воздушного потока, м/с	0,4 0,25-0,5
Производительность по чистому воздуху, подаваемому в рабочую камеру бокса, м³/ч	≈1000*
Класс конечного HEPA-фильтра по ГОСТ Р ЕН 1822-1-2010	H14
Класс предварительного фильтра по ГОСТ Р ЕН 779-2014	G4
Освещенность рабочей зоны (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее	1000
Уровень звукового давления на расстоянии 1 м от бокса, дБ, не более	55

* Рассчитана по скорости нисходящего потока 0,4 м/с, настроенной на предприятии-изготовителе.

Дополнительные опции ламинарного бокса БАВнп-01-"Ламинар-С"-1,5 LORICA

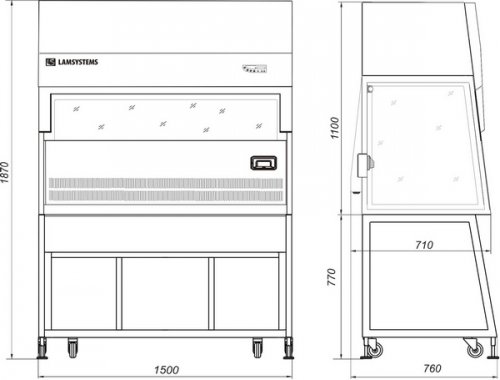

Габаритный чертеж ламинарного бокса БАВнп-01-"Ламинар-С"-1,5 LORICA
