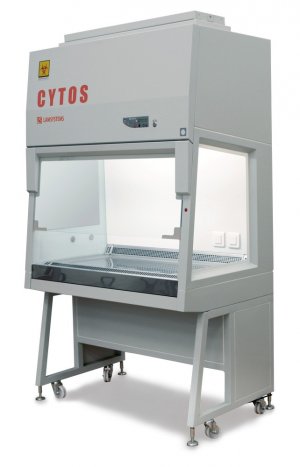

БМБ-II-«Ламинар-С»-1,2 CYTOS (282.120)

Бокс предназначен для работы с цитостатическими и цитотоксическими препаратами - бокс цитотоксической безопасности.

Назначение бокса микробиологической безопасности :

защита персонала от воздействия противоопухолевых (цитостатических и цитотоксических) препаратов, с которыми осуществляется работа;
асептическое изготовление противоопухолевых (цитостатических и цитотоксических) препаратов
физическая изоляция (удержание и контролируемое удаление из рабочей зоны) патогенных биологических агентов (ПБА) и микроорганизмов с целью предотвращения возможности заражения воздушно-капельным путем персонала и контаминации воздуха рабочего помещения и окружающей среды;
минимизация риска заражения и перекрестной контаминации продукта;
возможность работы с небольшим количеством газов токсичных химических веществ, радионуклидов и удаления запахов рабочих агентов при обязательном подключении бокса к индивидуальной системе активной вытяжной вентиляции с помощью вытяжного зонта, который поставляется по дополнительному заказу.

Особенности конструкции

рабочая секция столешницы представляет собой быстросъемный лоток для облегчения сбора просыпавшегося материала
предварительные цилиндрические НЕРА-фильтры – быстросъемные, установлены непосредственно под столешницей, замена фильтров осуществляется при включенных вентиляторах бокса через рабочую камеру без дополнительной разборки корпуса бокса, что позволяет минимизировать риск контаминации персонала и окружающей среды при выполнении данных мероприятий;
поддон под столешницей бокса выполнен из нержавеющей стали, поддон имеет легко очищаемую конструкцию и сделан таким образом, чтобы предотвратить попадание протекших на него жидкостей внутрь бокса и на промежуточные НЕРА-фильтры.

Применение бокса биологической безопасности класс II тип А2:

Бокс предназначен для оснащения отдельных рабочих мест медицинских, фармацевтических и других учреждений, осуществляющих работу с патогенными биологическими агентами и микроорганизмами согласно СП 1.3.2322-08, СП 1.3.2518-09, СП 1.3.3118-13.

Стандартное исполнение бокса микробиологической безопасности

Рабочая камера:

лицевое стекло – распашное, материал стекла «триплекс», механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовыми амортизаторами;
демпфер для предотвращения удара при закрытии лицевого стекла;
закаленные боковые стекла;
наклонная лицевая поверхность бокса;
светодиодное освещение рабочей камеры;
2 розетки в рабочей камере бокса;
ламинаризатор воздушного потока из мелкоячеистой полимерной сетки;
съемная столешница из нержавеющей стали;
съемная подставка для рук из нержавеющей стали.

Блок УФ-облучения:

выдвижной (в нерабочем положении находится за пределами рабочей камеры, под ее основанием);
металлическая защита лампы УФ-облучения.

Система подачи и удаления воздуха из бокса:

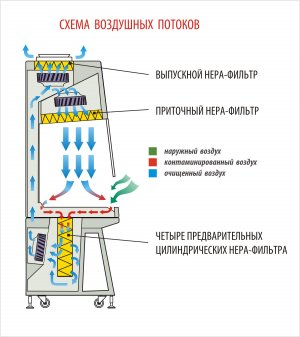

для обеспечения движения потоков воздуха в боксе в верхнем фильтровентиляционном модуле расположена приточная камера, которая снабжена двумя вентиляторами и вытяжная камера, которая снабжена одним вентилятором; в нижнем фильтровентиляционном модуле установлены два вентилятора;

Система очистки поступающего и удаляемого воздуха

Внутренний воздушный поток и удаляемый из бокса воздух проходят двойную фильтрацию, для этого установлены:

один приточный НЕРА-фильтр Н14, расположенный над рабочей камерой;
четыре промежуточных цилиндрических НЕРА-фильтра Н14, установленные параллельно и расположенные под столешницей рабочей камеры;
один выпускной НЕРА-фильтр Н14, расположенный в верхней вентиляционной камере.

Элементы системы управления

система электроавтоматики - микропроцессорная;
пульт управления боксом - кнопочный с ЖК-дисплеем;
электромагнитный считыватель и электромагнитные ключи доступа;
датчики параметров воздушных потоков;
датчики положения лицевого стекла и блока УФ-облучения;
индивидуальный предохранитель на линию электрического питания основных функций бокса (вентилятор, освещение, УФ-облучение);
индивидуальный предохранитель на розетки, установленные в рабочей камере;
кабель питания несъемный.

Дополнительные элементы:

для перемещения бокса предусмотрены транспортировочные колеса;
для стационарной установки бокса на место эксплуатации предусмотрены винтовые опоры;
специальный ключ для регулировки опор.

Элементы для проверки целостности НЕРА-фильтров

для проверки приточного и выпускного НЕРА-фильтров, установленных в верхней вентиляционной камере - встроен штуцер отбора проб воздуха;
для проверки промежуточных цилиндрических НЕРА-фильтров - встроен штуцер отбора проб воздуха.

Основные характеристики бокса для работы с цитостатиками
БМБ-II-"Ламинар-С"-1,2 CYTOS

Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) по ГОСТ ИСО 14644-1-2002	5 ИСО
Класс бокса согласно ГОСТ Р ЕН 12469-2010, NSF/ANSI 49	II
Тип бокса согласно NSF/ANSI 49	A2
Определение согласно DIN 12980	бокс для цитотоксических средств
Класс установленных HEPA-фильтров согласно ГОСТ Р ЕН 1822-1-2010	Н14
Средняя скорость воздушного потока, входящего через рабочий проем, м/с, не менее	0,47±0,03
Средняя скорость нисходящего воздушного потока в рабочей камере, м/c	0,35+0,01
Освещенность рабочей зоны (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее	2000
Характеристика потока воздуха в рабочем проеме бокса	направленный в передние воздухозаборные отверстия столешницы, создающий "воздушную завесу"
Степень рециркуляции воздуха в боксе, %	≈70

Основные параметры и размеры бокса для работы с цитостатиками
БМБ-II-"Ламинар-С"-1,2 CYTOS

Габаритные размеры бокса (ШхГхВ), мм	1200х770х2092
Размеры рабочей камеры бокса (ШхГхВ), мм	1105x610x660
Масса бокса, кг, не более	270
Мощность, потребляемая боксом (без учета нагрузки на встроенные розетки), Вт, не более	900/140*
Суммарная максимально допустимая нагрузка на встроенные розетки, Вт, не более	1000
Уровень звукового давления на расстоянии 1 м от бокса, дБ, не более	58
Производительность по чистому воздуху, подаваемому в рабочую камеру бокса, м³/ч	795-817

* Мощность с установленными в бокс новыми (незасоренными) НЕРА-фильтрами.

Опции бокса БМБ-II-"Ламинар-С"-1,2 CYTOS

дополнительная розетка (устанавливается справа);
дополнительная розетка (устанавливается слева);
две дополнительные розетки (устанавливаются слева);
комплект из двух ULPA-фильтров для боксов шириной 1,2 м;
зонт вытяжной для подключения бокса к внешней вытяжной системе;
комплект испытательный для проверки параметров воздушных потоков и целостности НЕРА-фильтров;
комплект для дезинфекционной обработки бокса парами формальдегида.

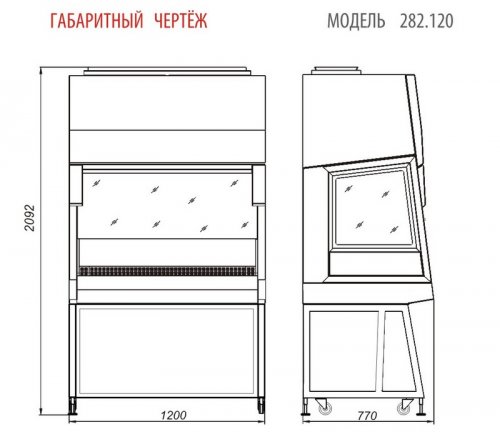

Габаритный чертеж
