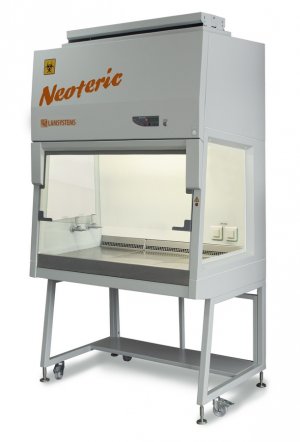

БМБ-II-"Ламинар-С"-1,2 NEOTERIC (221.120)

Назначение бокса биологической безопасности класс II тип А2:

• Физическая изоляция (удержание и контролируемое удаление из рабочей зоны) патогенных биологических агентов (ПБА) и микроорганизмов с целью предотвращения возможности заражения воздушно-капельным путем персонала и контаминации воздуха рабочего помещения и окружающей среды;
• Минимизация риска заражения и перекрестной контаминации продукта;
• Ввозможность работы с небольшим количеством токсичных химических веществ, радионуклидов и удаления запахов рабочих агентов при обязательном подключении бокса к индивидуальной системе активной вытяжной вентиляции с помощью вытяжного зонта, который поставляется по дополнительному заказу.

Применение бокса биологической безопасности класс II тип А2:

Бокс предназначен для оснащения отдельных рабочих мест медицинских, фармацевтических и других учреждений, осуществляющих работу с патогенными биологическими агентами и микроорганизмами согласно СП 1.3.2322-08, СП 1.3.2518-09, СП 1.3.3118-13.

Стандартное исполнение бокса микробиологической безопасности  БМБ-II-"Ламинар-С"-1,2

Рабочая камера:

• лицевое стекло – распашное, материал стекла «триплекс», механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовыми амортизаторами;
• демпфер для предотвращения удара при закрытии лицевого стекла;
• закаленные боковые стекла;
• наклонная лицевая поверхность бокса;
• освещение рабочей камеры;
• 2 розетки в рабочей камере бокса (справа на задней стенке);
• ламинаризатор воздушного потока из мелкоячеистой полимерной сетки;
• комплект съемных столешниц из нержавеющей стали (три секции);
• усилители столешниц (3 шт.);
• опоры столешниц (2 шт.);
• съемная подставка для рук из нержавеющей стали.

Блок УФ-облучения:

• выдвижной (в нерабочем положении находится за пределами рабочей камеры, под ее основанием);
• металлическая защита лампы УФ-облучения.
• демпферы для предотвращения удара при опускании подъёмной заслонки рабочего проёма.

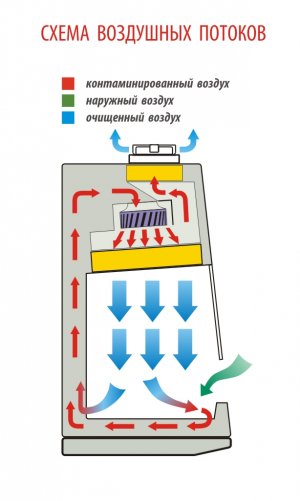

Система очистки поступающего и удаляемого воздуха:

• очистка воздуха, поступающего в рабочую камеру, происходит через приточный НЕРА-фильтр Н14;
• очистка воздуха, удаляемого из бокса, происходит через выпускной НЕРА-фильтр Н14;
• для движения воздушных потоков внутри бокса установлен один вентилятор.

Элементы системы управления:

• система электроавтоматики – микропроцессорная;
• пульт управления боксом – кнопочный с ЖК-дисплеем;
• электромагнитный считыватель и электромагнитные ключи доступа;
• датчики параметров воздушных потоков;
• датчики положения лицевого стекла и блока УФ-облучения;
• индивидуальный предохранитель на линию электрического питания основных функций бокса (вентилятор, освещение, УФ-облучение);
• индивидуальный предохранитель на розетки, установленные в рабочей камере;
• кабель питания съемный с фиксатором.

Элементы для регулировки и проверки:

• балансировочная заслонка выпускного проема для регулировки воздушных потоков;
• встроенный штуцер отбора проб воздуха перед НЕРА-фильтрами для проверки их целостности.

Подставка:

• подставка – рамочная с полкой для ног;
• для перемещения бокса на подставке предусмотрены транспортировочные колеса;
• для стационарной установки бокса на место эксплуатации предусмотрены винтовые опоры.

Основные характеристики ЛАМИНАРНОГО БОКСА биологической безопасности класс II тип А2
БМБ-II-"Ламинар-С"-1,2

Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) согласно ГОСТ ИСО 14644-1-2002, не менее	5 ИСО
Класс бокса согласно ГОСТ Р ЕН 12469-2010, NSF/ANSI 49	II
Тип бокса согласно NSF/ANSI 49	A2
Класс установленных HEPA-фильтров согласно ГОСТ Р ЕН 1822-1-2010	Н14
Средняя скорость потока воздуха, входящего в бокс через рабочий проем, м/с	0,47±0,03
Средняя скорость нисходящего воздушного потока в рабочей камере бокса, м/c	0,35+0,01
Освещенность рабочей зоны (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее	1000
Степень рециркуляции воздуха в боксе, %	≈70



Основные параметры и размеры ЛАМИНАРНОГО БОКСА биологической безопасности класс II тип А2
БМБ-II-"Ламинар-С"-1,2

Габаритные размеры бокса в сборе с подставкой (ШхГхВ), мм	1200х770х2150
Высота бокса в сборе подставкой и с установленным зонтом*, мм	2460
Высота от пола до рабочей поверхности, мм	805
Размеры рабочей камеры ламинарного бокса (ШхГхВ), мм	1105x610x750
Масса бокса в сборе с подставкой (нетто), кг, не более	235
Мощность, потребляемая боксом (без учета нагрузки на встроенные розетки), Вт, не более	180/110**
Суммарная максимально допустимая нагрузка на встроенные розетки, Вт, не более	1000
Уровень звукового давления на расстоянии 1 м от бокса, дБ(А), не более	55***
Производительность по чистому воздуху, подаваемому в рабочую камеру бокса, м3/ч	795-817

* вытяжной зонт не входит в базовую комплектацию изделия. Поставляется отдельно по дополнительному заказу.

** - мощность с установленными  в бокс новыми  (незасоренными) HEPA-фильтрами

*** - уровень звука при измерении в существенно свободном звуковом поле над звукоотражающей плоскостью (уровень звука в реальных условиях эксплуатации зависит от размера помещения, расположения бокса и общего фонового шума и может изменяться в пределах 3- 4 дБ(А)).

Опции ламинарного бокса БМБ-II-"Ламинар-С"-1,2:

• кран-газ с электромагнитным клапаном;
• кран-вакуум с электромагнитным клапаном;
• дополнительная розетка (устанавливается справа);
• дополнительная розетка (устанавливается слева);
• две дополнительные розетки (устанавливаются слева);
• комплект из двух ULPA-фильтров для боксов шириной 1,2 м;
• светодиодное освещение рабочей камеры;
• зонт вытяжной для подключения бокса к внешней вытяжной системе;
• комплект испытательный для проверки параметров воздушных потоков и  целостности НЕРА-фильтров;
• комплект для дезинфекционной обработки бокса парами формальдегида;
• подставка-тумба (в составе бокса)/(в отдельной таре).

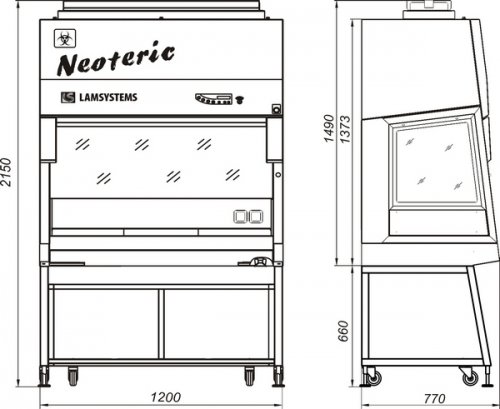

Габаритные размеры бокса
