БМБ-II-"Ламинар-С" - 1,2 SAVVY (222.120)

Назначение

• Физическая изоляция (удержание и контролируемое удаление из рабочей зоны) патогенных биологических агентов (ПБА) и микроорганизмов с целью предотвращения возможности заражения воздушно-капельным путем персонала и контаминации воздуха рабочего помещения и окружающей среды.
• Минимизация риска заражения и перекрестной контаминации продукта.
• Возможность работы с небольшим количеством токсичных химических веществ, радионуклидов и удаления запахов рабочих агентов при обязательном подключении бокса к индивидуальной системе активной вытяжной вентиляции с помощью вытяжного зонта, который поставляется по дополнительному заказу.
• Оснащение отдельных рабочих мест медицинских, фармацевтических и других учреждений, осуществляющих работу с патогенными биологическими агентами и микроорганизмами согласно СП 1.3.2322-08,СП 1.3.2518-09, СП 1.3.3118-13.

Отличительные особенности

• НИЗКИЙ УРОВЕНЬ ЗВУКОВОГО  ДАВЛЕНИЯ 47 dBA (в рабочем режиме в условиях испытательной лаборатории)
• ПРОСТАЯ И УДОБНАЯ НАСТРОЙКА СКОРОСТИ ВОЗДУШНЫХ ПОТОКОВ. Система осуществляет раздельное управление скоростями входящего и нисходящего воздушных потоков, а также автоматически  контролирует воздушный баланс. Отсутствие необходимости механически настраивать баланс воздушных потоков значительно сокращает время технического обслуживания при валидации, смене фильтров и периодических проверках.
• ВЫСОКАЯ ТОЧНОСТЬ ПОДДЕРЖАНИЯ УСТАНОВЛЕННОЙ СКОРОСТИ воздушных потоков при любой загрязненности фильтров или при изменении  условий окружающей среды (влажности, температуры, давления).
• ПРИМЕНЕНИЕ СЕНСОРНОГО ЭКРАНА позволило более наглядно отобразить режимы работы, упростить управление боксом и предоставить пользователю больше сервисной и служебной информации.
• ПРОСТАЯ И БЕЗОПАСНАЯ ПРОЦЕДУРА СМЕНЫ ФИЛЬТРОВ благодаря компоновочному решению и новой прижимной системе, минимизирующей риск повреждения фильтров при их установке.

Стандартное исполнение бокса микробиологической безопасности БМБ-II-"Ламинар-С" - 1,2 SAVVY:

Рабочая камера:

• лицевое стекло – распашное, материал стекла «триплекс», механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовыми амортизаторами;
• демпфер для предотвращения удара при закрытии лицевого стекла;
• закаленные боковые стекла;
• наклонная лицевая поверхность бокса;
• освещение рабочей камеры светодиодное;
• 2 розетки в рабочей камере бокса (справа на задней стенке);
• ламинаризатор воздушного потока из мелкоячеистой полимерной сетки;
• комплект столешниц из нержавеющей стали (три секции);
• усилители столешниц (3 шт.);
• опоры столешниц (2 шт.);
• съемная подставка для рук из нержавеющей стали.

Блок УФ-облучения:

• выдвижной (в нерабочем положении находится за пределами рабочей камеры, под ее основанием);
• металлическая защита лампы УФ-облучения;
• демпферы для предотвращения удара при опускании подъёмной заслонки рабочего проёма.

Система очистки поступающего и удаляемого воздуха:

• очистка воздуха, поступающего в рабочую камеру, происходит через приточный НЕРА-фильтр Н14;
• очистка воздуха, удаляемого из бокса, происходит через выпускной НЕРА-фильтр Н14;
• для движения воздушных потоков внутри бокса установлены три вентилятора.

Элементы системы управления:

• система электроавтоматики – микропроцессорная;
• пульт управления боксом – сенсорный;
• датчики параметров воздушных потоков;
• датчики положения лицевого стекла и блока УФ-облучения;
• индивидуальный предохранитель на линию электрического питания основных функций бокса (освещение, вентилятор, УФ-облучение);
• индивидуальный предохранитель на розетки, установленные в рабочей камере;
• встроенный кабель питания.

Элементы для проверки:

• встроенные штуцеры отбора проб воздуха перед НЕРА-фильтрами для проверки их целостности.

Подставка:

• подставка – рамочная с полкой для ног;
• для перемещения бокса на подставке предусмотрены транспортировочные колеса;
• для стационарной установки бокса на место эксплуатации предусмотрены винтовые опоры.

Основные характеристики

Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) по ГОСТ ИСО 14644-1-2002	5 ИСО
Класс бокса согласно ГОСТ Р ЕН 12469-2010, NSF/ANSI 49	II
Тип бокса согласно NSF/ANSI 49	A2
Класс установленных HEPA-фильтров согласно ГОСТ Р ЕН 1822-1-2010	H14
Средняя скорость потока воздуха, входящего в бокс через рабочий проём, м/с	0,47±0,03
Средняя скорость нисходящего воздушного потока в рабочей камере бокса, м/с	0,35+0,01
Производительность по чистому воздуху, подаваемому в рабочую камеру бокса, м3/ч	795-817
Степень рециркуляции воздуха в боксе, %	≈70
Освещенность рабочей зоны (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее	2000
Уровень звукового давления на расстоянии 1 м от бокса, дБ, не более	47*

*в рабочем режиме в условиях испытательной лаборатории

Основные параметры и размеры бокса микробиологической безопасности SAVVY

Габаритные размеры бокса в сборе с подставкой /ШхГхВ/, мм	1200x770x2095
Размеры рабочей камеры /ШхГхВ/, мм	1105x610x750
Параметры электропитания бокса: - напряжение, В~ - частота, Гц	220-240 50
Мощность, потребляемая боксом (без учета нагрузки на встроенные розетки), Вт, не более	570/110**
Суммарная максимально допустимая нагрузка на блоки розеток, Вт, не более	1000

** Мощность с установленными в бокс новыми (незасоренными) НЕРА-фильтрами.

Дополнительные опции

• Кран-газ с электромагнитным клапаном;
• Кран-вакуум с электромагнитным клапаном;
• Дополнительные розетки;
• ULPA-фильтры;
• Зонт вытяжной для подключения бокса к внешней вытяжной системе;
• Комплект испытательный для проверки параметров воздушных потоков и целостности НЕРА-фильтров;
• Комплект для дезинфекционной обработки бокса парами формальдегида;
• Подставка-тумба (в составе бокса)/(в отдельной таре).

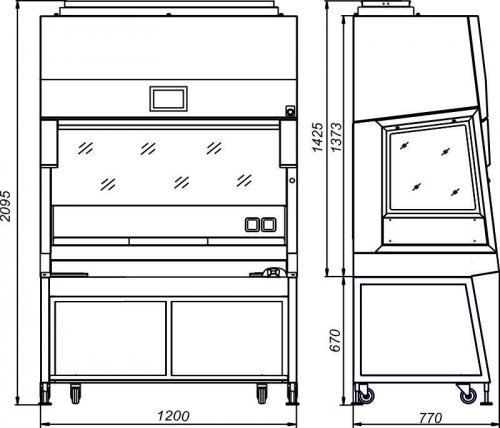

Габаритный чертеж
