БМБ-II–"Ламинар-С" – 1,2 тип B2 (231.120)

Назначение бокса биологической безопасности класс II (тип B2)

физическая изоляция (удержание и контролируемое удаление из рабочей зоны) патогенных биологических агентов (ПБА) и микроорганизмов с целью предотвращения возможности заражения воздушно-капельным путем персонала и контаминации воздуха рабочего помещения и окружающей среды;
минимизация риска заражения и перекрестной контаминации продукта;
возможность работы с небольшим количеством сильно пахнущих веществ, а также токсичных химических веществ и радионуклидов при обязательном подключении бокса к индивидуальной системе активной вытяжной вентиляции с помощью вытяжного зонта, который входит в комплект поставки;
бокс предназначен для оснащения отдельных рабочих мест медицинских, фармацевтических и других учреждений, осуществляющих работу с патогенными биологическими агентами и микроорганизмами согласно СП 1.3.2322-08, СП 1.3.2518-09, СП 1.3.3118-13.

ВНИМАНИЕ! При работе с чумой, цитостатиками, токсичными химическими веществами и радионуклидами, необходимо ОБЯЗАТЕЛЬНО подсоединить бокс к системе вытяжной вентиляции производительностью не менее 1015 м³/час. При этом помещение установки бокса должно быть оборудовано приточной вентиляцией производительностью не менее 1000 м³/час.

Во всех остальных случаях необходимость подключения к системе вытяжной вентиляции определяется самостоятельно эксплуатирующей организацией исходя из анализа и оценки рисков.

Применение бокса биологической безопасности класс II (тип B2)

Благодаря отсутствию рециркуляции , бокс может применяться при работе с малыми количествами токсичных и химических веществ.

Отличительные особенности бокса биологической безопасности класс II (тип B2):

Отсутствует рециркуляция воздуха в рабочей камере бокса;

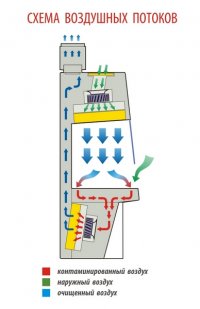

Два независимых фильтровентиляционных блока обеспечивают приток воздуха и его удаление из рабочей камеры;
Контаминированный воздух проходит высокоэффективную очистку и полностью удаляется во внешнюю вытяжную систему;
За счет разницы в объемах воздуха, подаваемого в рабочую камеру и удаляемого из нее, в окне оператора создается воздушная завеса, препятствующая перекрестной контаминации "рабочий агент- оператор";
Бокс снабжен винтовыми опорами для жесткой фиксации на месте эксплуатации и колесными опорами, предназначенными исключительно для удобства перемещения при установке бокса.
Микропроцессорная система управления двигателем вентилятора без применения энергопреобразующих силовых элементов — SintelL-1. Система позволяет максимально снизить уровень электропотребления работающего бокса, уменьшить уровень акустических шумов и помех;
Система статической стабилизации расхода воздуха - AIS LS обеспечивает постоянный воздушный баланс внутри рабочей камеры вне зависимости от степени загрязнённости фильтра;
Панель управления с ЖК–дисплеем индицирует включение систем изделия, их возможные неисправности, выбранные режим работы и технологический таймер;
Технология DRIVE-N-ROLL позволяет оператору легко и плавно задвинуть блок УФ-облучения под столешницу на время работы в боксе.

Стандартное исполнение бокса

Рабочая камера

наклонная лицевая поверхность бокса;
лицевое стекло – распашное, материал стекла «триплекс», механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовыми амортизаторами;
демпфер для предотвращения удара при закрытии лицевого стекла;
закаленные боковые стекла;
освещение рабочей камеры;
2 розетки в рабочей камере бокса (справа на задней стенке);
ламинаризатор воздушного потока из мелкоячеистой полимерной сетки;
комплект съемных столешниц из нержавеющей стали (три секции);
съемный подлокотник из нержавеющей стали.

Блок УФ-облучения:

выдвижной (в нерабочем положении находится за пределами рабочей камеры, под ее основанием);
металлическая защита лампы УФ-облучения.
демпферы для предотвращения удара при опускании подъёмной заслонки рабочего проёма.

Система подачи и удаления воздуха из бокса

очистка воздуха, поступающего в рабочую камеру, двухступенчатая: происходит через предварительный фильтр грубой очистки G4 и приточный НЕРА-фильтр Н14, расположенный над рабочей камерой;
очистка воздуха, удаляемого из бокса, происходит через выпускной НЕРА-фильтр Н14, расположенный под основанием рабочей камеры;
для подачи воздуха в бокс приточная (верхняя) вентиляционная камера снабжена двумя вентиляторами;
для удаления воздуха из бокса вытяжная (нижняя) вентиляционная камера снабжена двумя вентиляторами;
съемный вытяжной зонт для подключения бокса к системе активной вытяжной вентиляции, зонт снабжен компенсационным зазором для исключения влияния работы системы вытяжной вентиляции на работу бокса.

Элементы системы управления

система электроавтоматики - микропроцессорная;
пульт управления боксом кнопочный с ЖК-дисплеем;
электромагнитный считыватель и электромагнитные ключи доступа;
датчики параметров воздушных потоков;
датчики положения лицевого стекла и блока УФ-облучения;
индивидуальный предохранитель на линию электрического питания основных функций бокса (вентилятор, освещение, УФ-облучение);
индивидуальный предохранитель на розетки, установленные в рабочей камере;
кабель питания съемный с фиксатором.

Элементы для проверки целостности НЕРА-фильтров

для проверки приточного НЕРА-фильтра - встроенный штуцер отбора проб воздуха (расположен под предварительным фильтром G4);
для проверки выпускного НЕРА-фильтра - встроенный штуцер отбора проб воздуха (расположен слева под защитной сеткой поддона);
задняя панель вытяжной (нижней) вентиляционной камеры - съемная для свободного доступа к выпускному НЕРА-фильтру для сканирования при проверке его целостности.

Основные характеристики БОКСА биологической безопасности класс II (тип B2) БМБ-II-"Ламинар-С"

Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) по ГОСТ ИСО 14644-1-2002, не менее	5 ИСО
Класс бокса согласно ГОСТ Р ЕН 12469-2010, NSF/ANSI 49	II
Тип бокса согласно NSF/ANSI 49	B2
Класс установленных HEPA-фильтров по ГОСТ Р ЕН 1822-1-2010	Н14
Класс установленного фильтра грубой очистки по ГОСТ Р ЕН 779-2014	G4
Средняя скорость нисходящего воздушного потока в рабочей камере бокса, м/с	0,35+0,01
Средняя скорость потока воздуха, входящего в бокс через рабочий проем, м/с	0,47±0,03
Освещенность рабочей зоны (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее	1000
Степень рециркуляции воздуха в боксе,%	отсутствует

Основные параметры и размеры бокса биологической безопасности класс II (тип B2) БМБ-II-"Ламинар-С"-1,2

Габаритные размеры бокса (ШхГхВ), мм	1200х810х2325
Размеры рабочей камеры (ШхГхВ), мм	1105x610x705
Масса бокса, кг,не более	270
Высота от пола до рабочей поверхности, мм	905
Мощность, потребляемая боксом (без учета нагрузки на встроенные розетки), Вт, не более	720/174*
Суммарная максимально допустимая нагрузка на встроенные розетки,Вт, не более	1000
Производительность по чистому воздуху, подаваемому в рабочую камеру бокса,м³/час	795-820
Производительность по воздуху, выбрасываемому из бокса, м³/час	1135-1205
Уровень звукового давления на расстоянии 1 м от бокса, дБ, не более	59

* мощность с установленными в бокс новыми (незасоренными) НЕРА-фильтрами.

Дополнительные опции бокса биологической безопасности класс II (тип B2):

кран-газ без электромагнитного клапана
кран-вакуум без электромагнитного клапана
светодиодное освещение
дополнительная розетка (устанавливается справа)
дополнительная розетка (устанавливается слева)
две дополнительные розетки (устанавливаются слева)
комплект испытательный для проверки параметров воздушных потоков и целостности НЕРА-фильтров.

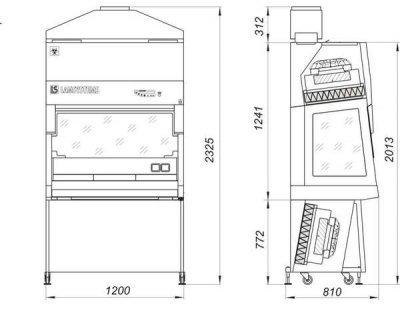

Чертеж бокса БМБ-II–"Ламинар-С" – 1,2
