БМБ-II-"Ламинар-С"-1,2 VIS-A-VIS (241.120) для работы с животными

Отличительные особенности ламинарного бокса биологической (микробиологической) безопасности
класс II /тип А2/ БМБ-II-"Ламинар-С"-1,2 VIS-A-VIS:

Бокс представляет собой устройство с двумя рабочими проемами, через которые операторы могут проводить манипуляции внутри бокса. Бокс обеспечивает одновременную работу двух операторов, находящихся друг напротив друга.

Назначение бокса биологической (микробиологической) безопасности класс II /тип А/:

? физическая изоляция (удержание и контролируемое удаление из рабочей зоны) патогенных биологических агентов (ПБА) и микроорганизмов с целью предотвращения возможности заражения воздушно-капельным путем персонала и контаминации воздуха рабочего помещения и окружающей среды;
? минимизация риска заражения и перекрестной контаминации продукта;
? возможность работы с небольшим количеством сильно пахнущих веществ, а также токсичных химических веществ и радионуклидов при обязательном подключении бокса к индивидуальной системе активной вытяжной вентиляции с помощью вытяжного зонта, который не входит в комплект поставки;
? бокс предназначен для оснащения отдельных рабочих мест медицинских, фармацевтических и других учреждений, осуществляющих работу с патогенными биологическими агентами и микроорганизмами согласно СП 1.3.2322-08, СП 1.3.2518-09, СП 1.3.3118-13. Рекомендуется использовать для работы с животными.

Стандартное исполнение ламинарного бокса биологической (микробиологической) безопасности типа VIS-A-VIS

Рабочая камера

два рабочих проема для одновременной работы операторов, находящихся друг напротив друга;
наклонные лицевые поверхности бокса;
лицевые стекла – распашные, материал стекол «триплекс», механизм открывания, закрывания и удерживания стекол в открытом положении снабжен газовыми амортизаторами;
демпфер для предотвращения удара при закрытии лицевых стекол;
светодиодное освещение рабочей камеры;
два блока розеток в рабочей камере бокса (на левой и правой боковых стенках);
ламинаризатор воздушного потока из мелкоячеистой полимерной сетки;
комплект съемных столешниц из нержавеющей стали (три секции);
два съемных подлокотника из нержавеющей стали;
под столешницей установлен улавливатель шерсти животных (либо иных мелких загрязнений).

Выдвижные блоки для перекрытия рабочих проемов с модулем УФ-облучения:

бокс оборудован выдвижными блоками рабочих проемов, в один из которых установлен модуль УФ-облучения;
выдвижные блоки расположены под основанием рабочей камеры;
для облегчения установки блоков в рабочее положение механизмы их выдвижения оборудованы газовыми пружинами.

Система подачи и удаления воздуха из бокса:

для подачи воздуха в бокс и удаления воздуха из бокса установлены отдельные вентиляторы;
фильтрация воздуха, поступающего в рабочую камеру, происходит через приточный НЕРА-фильтр Н14;
фильтрация воздуха, удаляемого из бокса, происходит через выпускной НЕРА-фильтр Н14.

Элементы системы управления

система электроавтоматики - микропроцессорная;
пульт управления боксом кнопочный с ЖК-дисплеем;
электромагнитный считыватель и электромагнитные ключи доступа;
датчики параметров воздушных потоков;
датчики положения лицевого стекла и блока УФ-облучения;
индивидуальный предохранитель на линию электрического питания основных функций бокса (вентилятор, освещение, УФ-облучение);
индивидуальный предохранитель на розетки, установленные в рабочей камере;
кабель питания съемный с фиксатором.

Элементы для проверки целостности НЕРА-фильтров

для проверки приточного НЕРА-фильтра - встроенный штуцер отбора проб воздуха (расположен перед приточным НЕРА-фильтром);
для проверки выпускного НЕРА-фильтра - встроенный штуцер отбора проб воздуха (расположен перед выпускным НЕРА-фильтром).

Основные характеристики бокса биологической безопасности класс II /тип А2/БМБ-II-"Ламинар-С"-1,2 VIS-A-VIS

Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) согласно ГОСТ ИСО 14644-1-2002, не менее	5 ИСО
Класс бокса согласно ГОСТ Р ЕН 12469-2010, NSF/ANSI 49	II
Тип бокса согласно NSF/ANSI 49	A2
Класс установленных HEPA-фильтров согласно ГОСТ Р ЕН 1822-1-2010	Н14
Средняя скорость нисходящего воздушного потока в рабочей камере бокса, м/c	0,33±0,01
Средняя скорость потока воздуха, входящего в бокс через рабочий проем с каждой стороны, м/c	0,45±0,03
Освещенность рабочей зоны (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее	2000
Степень рециркуляции воздуха в боксе, %	≈50

Основные параметры и размеры бокса биологической безопасности класс II /тип А2/
БМБ-II-"Ламинар-С"-1,2 VIS-A-VIS

Габаритные размеры бокса (ШхГхВ), мм	1506х750х1965
Высота бокса с установленным зонтом*, мм	2275
Высота от пола до рабочей поверхности, мм	805
Размеры рабочей камеры (ШхГхВ), мм	1110х665х687
Масса бокса, кг, не более	314
Мощность, потребляемая боксом (без учета нагрузки на встроенные розетки), Вт, не более	360/200**
Суммарная максимально допустимая нагрузка на встроенные розетки, Вт, не более	1000
Производительность по чистому воздуху, подаваемому в рабочую камеру бокса, м³/час	915
Производительность по чистому воздуху, удаляемому из бокса, м³/час: - при двух открытых рабочих проемах - при одном открытом рабочем проеме	665 332
Уровень звукового давления на расстоянии 1 м от бокса, дБ, не более	59

* вытяжной зонт не входит в базовую комплектацию изделия. Поставляется отдельно по дополнительному заказу.

** мощность с установленными в бокс новыми (незасоренными) НЕРА-фильтрами.

Опции бокса биологической безопасности БМБ-II-"Ламинар-С"-1,2 VIS-A-VIS:

кран-газ без электромагнитного клапана
кран-вакуум без электромагнитного клапана
проставка для работы стоя (в составе бокса) (высота рабочей поверхности 1008 мм)
зонт вытяжной.

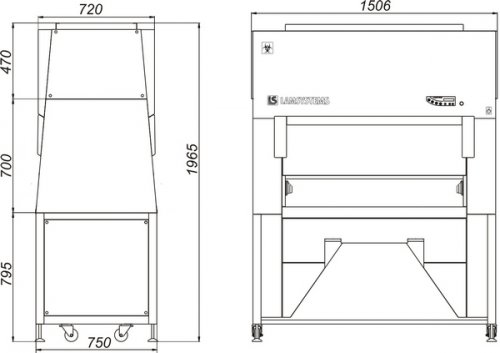

Габаритный чертеж
