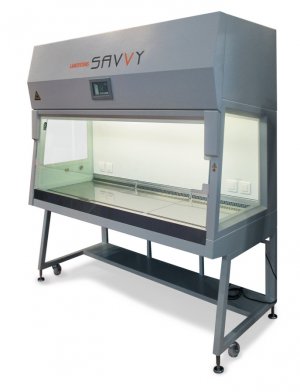

БМБ-II-«Ламинар-С»-1,8 SAVVY (222.180)

Назначение

Физическая изоляция (удержание и контролируемое удаление из рабочей зоны) патогенных биологических агентов (ПБА) и микроорганизмов с целью предотвращения возможности заражения воздушно-капельным путем персонала и контаминации воздуха рабочего помещения и окружающей среды.
Минимизация риска заражения и перекрестной контаминации продукта.
Возможность работы с небольшим количеством токсичных химических веществ, радионуклидов и удаления запахов рабочих агентов при обязательном подключении бокса к индивидуальной системе активной вытяжной вентиляции с помощью вытяжного зонта, который поставляется по дополнительному заказу.
Оснащение отдельных рабочих мест медицинских, фармацевтических и других учреждений, осуществляющих работу с патогенными биологическими агентами и микроорганизмами согласно СП 1.3.2322-08,СП 1.3.2518-09, СП 1.3.3118-13.

Отличительные особенности

ПРОСТАЯ И УДОБНАЯ НАСТРОЙКА СКОРОСТИ ВОЗДУШНЫХ ПОТОКОВ. Система осуществляет раздельное управление скоростями входящего и нисходящего воздушных потоков, а также автоматически контролирует воздушный баланс. Отсутствие необходимости механически настраивать баланс воздушных потоков значительно сокращает время технического обслуживания при валидации, смене фильтров и периодических проверках.
ВЫСОКАЯ ТОЧНОСТЬ ПОДДЕРЖАНИЯ УСТАНОВЛЕННОЙ СКОРОСТИ воздушных потоков при любой загрязненности фильтров или при изменении условий окружающей среды (влажности, температуры, давления).
ПРИМЕНЕНИЕ СЕНСОРНОГО ЭКРАНА позволило более наглядно отобразить режимы работы, упростить управление боксом и предоставить пользователю больше сервисной и служебной информации.
ПРОСТАЯ И БЕЗОПАСНАЯ ПРОЦЕДУРА СМЕНЫ ФИЛЬТРОВ благодаря компоновочному решению и новой прижимной системе, минимизирующей риск повреждения фильтров при их установке.

Стандартное исполнение

Рабочая камера:

лицевое стекло – распашное, материал стекла «триплекс», механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовыми амортизаторами;
два демпфера для предотвращения удара при закрытии лицевого стекла;
закаленные боковые стекла;
наклонная лицевая поверхность бокса;
освещение рабочей камеры светодиодное;
2 розетки в рабочей камере бокса (слева на задней стенке);
2 розетки в рабочей камере бокса (справа на задней стенке);
ламинаризатор воздушного потока из мелкоячеистой полимерной сетки;
комплект столешниц из нержавеющей стали (три секции);
усилители столешниц (3 шт.);
опоры столешниц (2 шт.);
две съемные подставки для рук из нержавеющей стали.

Блок УФ-облучения:

выдвижной (в нерабочем положении находится за пределами рабочей камеры, под ее основанием);
металлическая защита лампы УФ-облучения;
демпферы для предотвращения удара при опускании подъёмной заслонки рабочего проёма.

Система очистки поступающего и удаляемого воздуха:

очистка воздуха, поступающего в рабочую камеру, происходит через два приточных НЕРА-фильтра Н14;
очистка воздуха, удаляемого из бокса, происходит через выпускной НЕРА-фильтр Н14;
для движения воздушных потоков внутри бокса установлены три вентилятора.

Элементы системы управления

система электроавтоматики – микропроцессорная;
пульт управления боксом – сенсорный;
датчики параметров воздушных потоков;
датчики положения лицевого стекла и блока УФ-облучения;
индивидуальный предохранитель на линию электрического питания основных функций бокса (освещение, вентилятор, УФ-облучение);
индивидуальный предохранитель на розетки, установленные в рабочей камере;
встроенный кабель питания.

Элементы для проверки

встроенные штуцеры отбора проб воздуха перед НЕРА-фильтрами для проверки их целостности.

Подставка:

подставка – рамочная с полкой для ног;
для перемещения бокса на подставке предусмотрены транспортировочные колеса;
для стационарной установки бокса на место эксплуатации пр

Основные характеристики

Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) по ГОСТ ИСО 14644-1-2002	5 ИСО
Класс бокса согласно ГОСТ Р ЕН 12469-2010, NSF/ANSI 49	II
Тип бокса согласно NSF/ANSI 49	A2
Класс установленных HEPA-фильтров согласно ГОСТ Р ЕН 1822-1-2010	H14
Средняя скорость потока воздуха,входящего в бокс через рабочий проём, м/с	0,47±0,03
Средняя скорость нисходящего воздушного потока в рабочей камере бокса, м/с	0,35+0,01
Производительность по чистому воздуху, подаваемому в рабочую камеру бокса, м³/ч	1210-1245
Степень рециркуляции воздуха в боксе, %	≈70
Освещенность рабочей зоны бокса (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее	2000
Уровень звукового давления на расстоянии 1 м от бокса, дБ, не более	57*

*в рабочем режиме в условиях испытательной лаборатории

Основные параметры и размеры бокса микробиологической безопасности SAVVY

Габаритные размеры бокса в сборе с подставкой /ШхГхВ/, мм	1800x770x2095
Размеры рабочей камеры /ШхГхВ/, мм	1705x610x750
Параметры электропитания бокса: -напряжение, В~ -частота, Гц	220-240 50
Мощность, потребляемая боксом (без учета нагрузки на блоки розеток ), Вт, не более	590/150**
Суммарная максимально допустимая нагрузка на блоки розеток, Вт, не более	1000

** Мощность с установленными в бокс новыми (незасоренными) НЕРА-фильтрами.

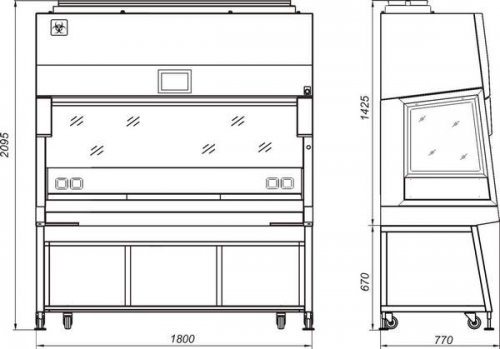

Габаритный чертеж
