БМБ–III-"Ламинар-С"–1,8 (342.180)

Изделие изготавливается по заказу.

Назначение бокса биологической безопасности класс III:

  • Защита оператора и окружающей среды от заражения аэрозолями, возникающими при работе с патогенными биологическими агентами (ПБА) и микроорганизмами, в том числе высших (особо опасных) групп патогенности;
  • Защита рабочих агентов внутри рабочей камеры от внешней контаминации;
  • При условии подключения к индивидуальной системе активной вытяжной вентиляции может использоваться для защиты при работе с небольшими количествами токсичных химических веществ и радионуклидов, а также для удаления запахов рабочих агентов.

Применение БМБ–III-"Ламинар-С"–1,8:

Бокс предназначен для оснащения отдельных рабочих мест медицинских, фармацевтических и других учреждений, осуществляющих работу с микроорганизмами I-II-III-IV групп патогенности (опасности) и возбудителями паразитарных болезней согласно СП 1.3.2322-08, СП 1.3.2518-09, СП 1.3.3118-13.

Модель имеет 4 перчаточных  порта, что позволяет работать двум операторам одновременно.

Стандартное исполнение

Рабочая камера

  •  рабочая камера – цельносварная из нержавеющей стали;
  •  фронтальное окно – подъёмное, для возможности загрузки оборудования, оснащено четырьмя овальными перчаточными портами, материал стекол «триплекс», стойкий к воздействию УФ-облучения и к обработке дезинфицирующими растворами;
  •  в каждом перчаточном порту установлены камерные перчатки, которые обладают высокой устойчивостью к УФ-облучению, озону, естественному старению, воздействию кислот и щелочей;
  •  поддон для сбора жидкости без сливной горловины в нижней части рабочей камеры;
  •  светодиодное освещение рабочей камеры;
  •  съемный блок розеток в рабочей камере бокса (посередине на стыке между поддоном и задней стенкой);
  •  лампа УФ-облучения в рабочей камере бокса;
  • индикатор отрицательного давления (дифференциальный манометр).

Система очистки поступающего и удаляемого воздуха

  • очистка воздуха, поступающего в рабочую камеру, двухступенчатая: происходит через предварительный фильтр грубой очистки G4 и приточный НЕРА-фильтр Н14, расположенный над рабочей камерой;
  • очистка воздуха, удаляемого из рабочей камеры, двухступенчатая: происходит через два последовательно установленных выпускных НЕРА-фильтра Н14;
  • для удаления воздуха из бокса приточно-вытяжной фильтровентиляционный модуль снабжен двумя вентиляторами.

Передаточный шлюз

  • корпус шлюза  – из нержавеющей стали;
  • две двери для передачи предметов в рабочую камеру и удаления предметов из бокса;
  • двери шлюза оснащены электрическим и механическим замками;
  • рукоять на внутренней и наружной дверях;
  • окна в дверях шлюза из закаленного стекла;
  • две лампы УФ-облучения;
  • светодиодное освещение шлюза;
  • выкатная перфорированная столешница для облегчения загрузки предметов в рабочую камеру и обработки УФ-облучением донной части контейнера с материалом.

 Элементы системы управления

  • система электроавтоматики микропроцессорная;
  • пульт управления боксом сенсорный;
  • пульт управления шлюзом кнопочный с индикацией состояния дверей и замков шлюза;
  • датчики параметров воздушных потоков;
  • стационарный кабель питания;
  • отдельные предохранители для вентиляторов и съемного блока розеток;
  • кнопка выключения питания съемного блока розеток, установленных в рабочей камере.

Элементы для регулировки параметров воздушного потока

  • регулировочная заслонка (шибер).

Элементы для проверки НЕРА-фильтров

  •   для проверки целостности НЕРА-фильтров - встроенные штуцеры отбора проб воздуха.

Основные характеристики бокса биологической безопасности класс III БМБ–III-"Ламинар-С"–1,8

Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей)
согласно ГОСТ ИСО 14644-1-2002


5 ИСО

Класс бокса согласно ГОСТ Р ЕН 12469-2010, NSF/ANSI 49

III

Класс установленных HEPA-фильтров по ГОСТ Р ЕН 1822-1-2010

H14

Класс предварительного фильтра по ГОСТ Р ЕН 779-2014

G4

Освещенность рабочей зоны, Лк, не менее

1500

Минимальное отрицательное давление в рабочей камере, Па, не менее

200

Постоянно поддерживаемое (рабочее) отрицательное давление в рабочей камере, Па, не менее

250

Фильтрация воздуха:
   - поступающего в рабочую камеру
   - удаляемого из рабочей камеры


двухступенчатая (G4, H14)
двухступенчатая (Н14, H14)

Степень рециркуляции

без рециркуляции

Основные параметры и размеры ламинарного бокса биологической безопасности класс III
БМБ–III-"Ламинар-С"–1,8

Габаритные размеры бокса со шлюзом (ШхГхВ), мм

2320x750x1920*

Размеры рабочей камеры (ШхГхВ), мм

1740х640х675

Мощность, потребляемая боксом (без учета нагрузки на встроенный блок розеток), Вт, не более

420

Суммарная максимально допустимая нагрузка на встроенный блок розеток, Вт,не более

1420

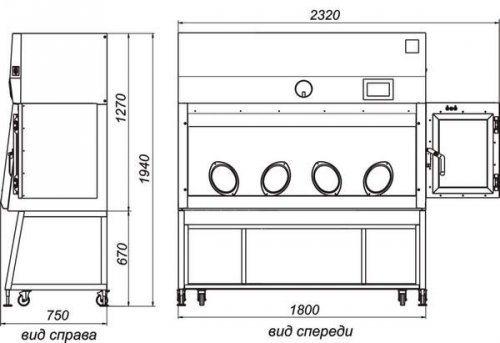

Габаритный чертеж
