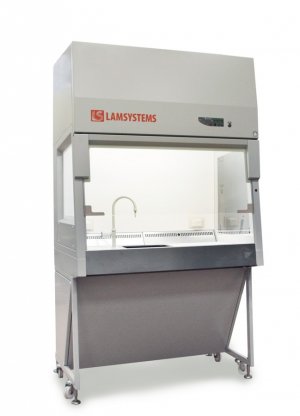

Бокс абактериальной воздушной среды БАВнп-01-«Ламинар-С.»-1,2 (251.120.02)

Применение бокса

Ламинарный бокс для работы с токсичными вещеcтвами и активного удаления воздуха из рабочей камеры.

  • защита оператора и окружающей среды при работе с химически вредными веществами, с эффективным удалением их из рабочей зоны;
  • создание абактериальной воздушной среды с заданными параметрами в ограниченном пространстве;
  • минимизация риска заражения и перекрестной контаминации продукта;
  • бокс предназначен для оснащения отдельных рабочих мест фармацевтической, химической, пищевой, электронной промышленности.

Отличительные особенности конструкции: активное 100% удаление отработанного воздуха из рабочей зоны через угольный фильтр в окружающую среду (либо в вытяжную систему).

Стандартное исполнение бокса

Рабочая камера:

  • наклонная лицевая поверхность бокса;
  • лицевое стекло – распашное, материал стекла «триплекс», механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовыми амортизаторами;
  • демпфер для предотвращения удара при закрытии лицевого стекла;
  • закаленные боковые стекла;
  • освещение рабочей камеры;
  • две встроенные розетки в рабочей камере бокса (справа на задней стенке);
  • ламинаризатор воздушного потока из мелкоячеистой полимерной сетки;
  • комплект съемных столешниц из нержавеющей стали (три секции);
  • съемный подлокотник из нержавеющей стали.

Блок с инструментальным ящиком:

  • выдвижной (в нерабочем положении находится за пределами рабочей камеры, под ее основанием);
  • с подъемной заслонкой рабочего проема.

Система подачи и удаления воздуха из бокса:

  • очистка воздуха, поступающего в рабочую камеру, двухступенчатая: происходит через предварительный фильтр грубой очистки G4 и приточный НЕРА-фильтр Н14, расположенный над рабочей камерой;
  • очистка воздуха, удаляемого из бокса, происходит через выпускной угольный фильтр, расположенный под основанием рабочей камеры;
  • для подачи воздуха в бокс приточная (верхняя) вентиляционная камера снабжена двумя вентиляторами;
  • для удаления воздуха из бокса вытяжная (нижняя) вентиляционная камера снабжена двумя вентиляторами;
  • съемный вытяжной зонт для подключения бокса к системе активной вытяжной вентиляции, зонт снабжен компенсационным зазором для исключения влияния работы системы вытяжной вентиляции на работу бокса.

Элементы системы управления:

  • система электроавтоматики - микропроцессорная;
  • пульт управления боксом кнопочный с ЖК-дисплеем;
  • электромагнитный считыватель и электромагнитные ключи доступа;
  • датчики параметров воздушного баланса;
  • датчики положения лицевого стекла;
  • индивидуальный предохранитель на линию электрического питания основных функций бокса (вентиляторы, освещение);
  • индивидуальный предохранитель на розетки, установленные в рабочей камере;
  • кабель питания съемный с фиксатором.

Элементы для проверки целостности НЕРА-фильтров

  • для проверки приточного НЕРА-фильтра - встроенный штуцер отбора проб воздуха (расположен под предварительным фильтром G4);
  • задняя панель вытяжной (нижней) вентиляционной камеры - съемная для свободного доступа к выпускному угольному фильтру при его замене.

Основные характеристики бокса БАВнп-01-«Ламинар-С.»-1,2

Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей)
согласно ГОСТ ИСО 14644-1-2002

 5 ИСО

Класс установленных HEPA-фильтров согласно ГОСТ Р ЕН 1822-1-2010

Н14

Средняя скорость потока воздуха, входящего в бокс через рабочий проем, м/с

0,40±10%

Средняя скорость нисходящего воздушного потока в рабочей камере бокса, м/c

0,35±10%

Освещенность рабочей зоны (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее

1000

Степень рециркуляции воздуха в боксе, %

без рециркуляции

Основные параметры и размеры  БАВнп-01-«Ламинар-С.»-1,2

Габаритные размеры бокса (ШхГхВ), мм

1200х810х2325

Размеры рабочей камеры (ШхГхВ), мм

1105x610x705

Размеры рабочей зоны (ШхГхВ), мм

1105х455х650

Высота от пола до рабочей поверхности, мм

905

Масса бокса, кг, не более

270

Мощность, потребляемая боксом (без учета нагрузки на встроенные розетки), Вт, не
более

760

Суммарная максимально допустимая нагрузка на встроенные розетки, Вт, не более

1000

Уровень звукового давления на расстоянии 1 м от бокса, дБ, не более

59

Производительность по чистому воздуху, подаваемому в рабочую камеру бокса, м3

 795

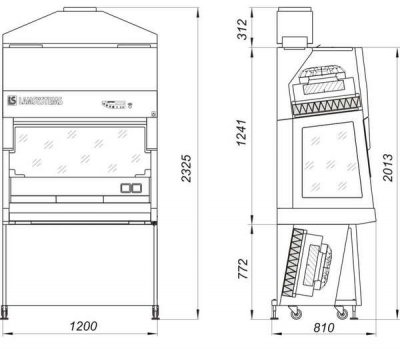

Габаритные размеры бокса БАВнп-01-«Ламинар-С.»-1,2

Опции бокса БАВнп-01-«Ламинар-С.»-1,2

  • кран-газ без электромагнитного клапана
  • кран-вакуум без электромагнитного клапана
  • светодиодное освещение
  • дополнительная розетка (устанавливается справа)
  • дополнительная розетка (устанавливается слева)
  • две дополнительные розетки (устанавливаются слева)
  • лицевое стекло с круглым вырезом слева
  • лицевое стекло с круглым вырезом по центру
  • лицевое стекло с круглым вырезом справа
  • лицевое стекло с квадратным вырезом слева
  • лицевое стекло с квадратным вырезом по центру
  • лицевое стекло с квадратным вырезом справа
