Горячие ретортные печи до 1100 °C

Эти газонепроницаемые ретортные печи в зависимости от температуры оснащаются системой прямого или косвенного обогрева. Они превосходно подходят для разнообразных термических процессов, при которых требуется определенный защитный газ или атмосфера реакционного газа. Также эти компактные модели подходят для термических процессов под вакуумом до 600 °C. Полезное пространство состоит из газонепроницаемой реторты, которая в области двери оснащена водяным охлаждением для защиты специального уплотнения. Ретортные печи, оснащенные соответствующими устройствами безопасности, подходят для применения под реакционными газами, например водородом, а также для инертного выжигания или процессов пиролиза при оснащении пакетом IDB.

В зависимости от диапазона температуры, в котором будет использоваться печь, рекомендуются различные исполнения:

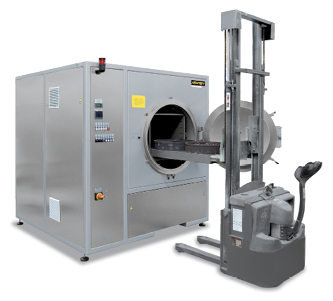

Модели NRA ../06 с Tмакс 650 °C

• Нагрев посредством расположенных внутри реторты нагревательных элементов
• Однородность температуры до +/- 5 °C в пределах полезного диапазона
• Реторта из стали 1.4571
• Циркуляционный вентилятор в задней части реторты для оптимизации oднородности температуры

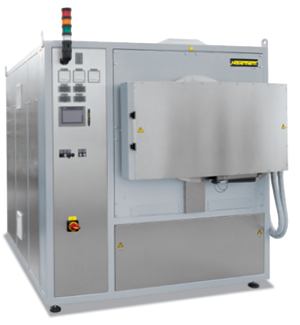

Модели NRA ../09 с Tмакс 950 °C

• Наружная система нагрева с нагревательными элементами вокруг ретоты
• Однородность температуры до +/- 5 °C в пределах полезного диапазона
• Реторта из стали 1.4841
• Циркуляционный вентилятор в задней части реторты для оптимизации oднородности температуры

Модели NR ../11 с Tмакс 1100 °C

• Наружная система нагрева с нагревательными элементами вокруг ретоты
• Однородность температуры до +/- 5 °C в пределах полезного диапазона
• Реторта из стали 1.4841

Базовое исполнение

• Компактный корпус в виде рамной конструкции с использованием стальных листов
• Интегрированные в корпус печи системы управления и подачи газа
• Сваренные подставки для загрузки в реторте и короб воздуховода в печах с атмосферной системой циркуляции
• Навешенная справа поворотная дверь с открытой системой водяного охлаждения
• В зависимости от объема печи, у версий на 950 °C и 1100 °C система контроля разделена на одну или более зон нагрева
• Управление температурой, осуществляемое при управлении печью с измерением температуры снаружи реторты
• Газационная система для негорючего защитного или реакционного газа, с расходомером и открывающимся вручную клапаном
• Возможность подключения вакуумного насоса для холодного вакуумирования
• Возможность вакуумирования до 600 °C, вакуумный насос поставляется опционально
• Использование по назначению в рамках руководства по эксплуатации
• NTLog Basic для контроллера Nabertherm: запись технологических данных с помощью USB-накопителя

Дополнительное оснащение

• Оснащение для других негорючих газов
• Автоматическая подача газа, включая регулятор массового расхода MFC для изменяющегося объема потока, контролируемый с помощью системы управления процессами H3700, H1700
• Вакуумный насос для вакуумирования реторты до 600 °C, в зависимости от насоса может быть достигнут вакуум до 10-5 мбар
• Система охлаждения для сокращения времени протекания процессов
• Теплообменник с закрытой системой водяного охлаждения для двери
• Измерительное устройство для определения остаточного содержания кислорода
• Нагрев дверцы
• Управление температурой, осуществляемое при управлении загрузкой с измерением температуры внутри и снаружи реторты
• Электромагнитный клапан для впуска газа, включаемый с помощью системы управления
• Управление процессами и документация при помощи пакета ПО VCD или ПО Nabertherm Control-Center NCC, предназначенного для контроля, документирования и управления

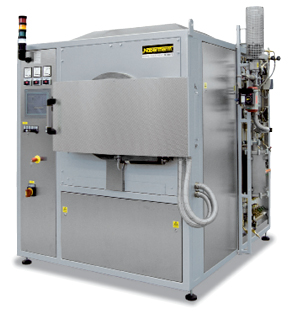

Оборудование H2 для работы с воспламеняющимися технологическими газами

При использовании воспламеняющегося технологического газа, как например водорода, печь дополнительно оборудуется и поставляется с обязательным устройством безопасности. В целях гарантии надежности к использованию допускаются только проверенные компоненты с соответствующими сертификатами. Управление печью осуществляется посредством не дающей погрешностей системы ПЛК-управления (S7-300F/система управления с устройством безопасности).

• Впуск воспламеняемого технологического газа при регулируемом нижнем давлении 50 мбар (относит.)
• Сертифицированная концепция безопасности
• Система управления процессами H3700 с ПЛК и графической сенсорной панелью для ввода данных
• Резервные клапаны для впуска водорода
• Контролируемое предварительное давление всех газов, используемых для протекания процессов
• Байпас для надежной продувки пространства печи защитным газом
• Факел для термического дожигания отработанных газов
• Аварийный резервуар для продувки печи в случае сбоя

Исполнение IDB для удаления вяжущих присадок в негорючих защитных газах или для процессов пиролиза

Ретортные печи серии NR и NRA превосходно подходят для выжигания в негорючих защитных газах или для процессов пиролиза. При оснащении пакетом IDB ретортные печи оборудуются защитной установкой, посредством которой под наблюдением производится продувка пространства печи защитным газом. Отработанные газы сжигаются в факеле отработанного газа. Как продувка, так и сжигание в факеле производятся под наблюдением, что позволяет обеспечивать надежность эксплуатации.

• Протекание процесса при контролируемом и управляемом нижнем давлении 50 мбар (относит.)
• Система управления процессами H1700 с ПЛК и графической сенсорной панелью для ввода данных
• Контролируемое предварительное давление газа для процесса
• Байпас для надежной продувки пространства печи защитным газом
• Факел для термического дожигания отработанных газов

Модель	Tмакс °C	Модель	Tмакс °C	Размеры полезного объема в мм			Полезный объем в л	Электросеть
				ш	г	в
NRA 17/..	650 или 950	NR 17/11	1100	225	350	225	17	3-фазное
NRA 25/..	650 или 950	NR 25/11	1100	225	500	225	25	3-фазное
NRA 50/..	650 или 950	NR 50/11	1100	325	475	325	50	3-фазное
NRA 75/..	650 или 950	NR 75/11	1100	325	700	325	75	3-фазное
NRA 150/..	650 или 950	NR 150/11	1100	450	750	450	150	3-фазное
NRA 200/..	650 или 950	NR 200/11	1100	450	1000	450	200	3-фазное
NRA 300/..	650 или 950	NR 300/11	1100	590	900	590	300	3-фазное
NRA 400/..	650 или 950	NR 400/11	1100	590	1250	590	400	3-фазное
NRA 500/..	650 или 950	NR 500/11	1100	720	1000	720	500	3-фазное
NRA 700/..	650 или 950	NR 700/11	1100	720	1350	720	700	3-фазное
NRA 1000/..	650 или 950	NR 1000/11	1100	870	1350	870	1000	3-фазное
