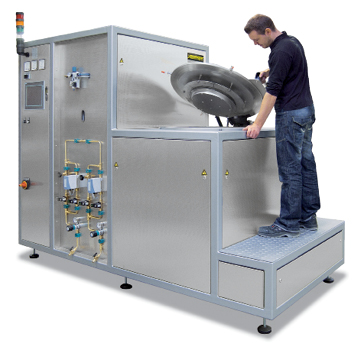

Холодные ретортные печи до 2400 °C или 3000 °C

По сравнению с печами моделей VHT (см. страницу 16 и далее) ретортные печи серии SVHT обеспечивают дальнейшее увеличение рабочих характеристик в плане создания вакуума и достижения максимальной температуры. Благодаря шахтной конструкции и использованию вольфрамового нагрева ретортные печи моделей SVHT..-W могут поддерживать процессы с температурой максимум 2400 °C даже в условиях высокого вакуума. Ретортные печи SVHT..-GR с графитовым нагревом, также выполненные в виде шахтных печей, могут использоваться в атмосфере инертного газа при температуре даже 3000 °C.

• Печи стандартных размеров с газовым пространством объемом 2 или 9 л
• Исполнение в виде шахтных печей с верхней загрузкой
• Рамная конструкция с применением структурных листов из высококачественной стали
• Контейнер из высококачественной стали с двойными стенками и водяным охлаждением
• Выполнение вручную операций с технологическим газом и вакуумом
• Система подачи вручную негорючего технологического газа
• Подножка перед ретортной печью, обеспечивающая удобную высоту загрузки
• Крышка контейнера с газонаполненными амортизаторами
• Распределительное и регулирующее устройство, а также система подачи газа, встроенные в корпус печи
• Использование по назначению в рамках руководства по эксплуатации
• NTLog Basic для контроллера Nabertherm: запись технологических данных с помощью USB-накопителя
• Другие стандартные характеристики продукта см. в описании стандартного исполнения моделей VHT

Варианты нагрева

SVHT..-GR

• Использование для следующих процессов:
  • В атмосфере защитного или реакционного газа или в вакууме при соблюдении соответствующих верхних границ температуры
  • В атмосфере инертного газа аргона при температуре до 3000  C
• Макс. давление вакуума в зависимости от типа используемого насоса до 10-4 мбар
• Нагрев: графитовые нагревательные элементы с цилиндрическим расположением
• Изоляция: изоляция из графитового войлока
• Измерение температуры с помощью оптического пирометра

SVHT..-W

• Использование для процессов в атмосфере защитного или реакционного газа или в вакууме при температуре до 2400 °C
• Max. Давление вакуума в зависимости от типа используемого насоса до 10-5 мбар
• Нагрев: цилиндрический вольфрамовый нагревательный модуль
• Изоляция: листы из вольфрамовой или молибденовой стали
• Измерение температуры при помощи термоэлемента типа C

• Дополнительное оснащение, например, система автоматического управления технологическим газом или вариант для эксплуатации с горючими газами с использованием системы безопасности см. модели VHT

Модель	Tмакс °C	Размеры полезного объема Ø x в в мм	Полезный объем в л	Внешние размеры в мм			Теплопроизводительность в кВт1	Электросеть
				Ш	Г	В
SVHT 2/24-W	2400	150 x 150	2,5	1300	2500	2000	55	3-фазное
SVHT 9/24-W	2400	230 x 230	9,5	1400	2900	2100	95	3-фазное
SVHT 2/30-GR	3000	150 x 150	2,5	1400	2500	2100	65	3-фазное
SVHT 9/30-GR	3000	230 x 230	9,5	1500	2900	2100	115	3-фазное
1Потребляемая мощность в зависимости от исполнения выше
