Компактные трубчатые печи

Трубчатые печи серии RD привлекают своим непревзойденным соотношением цены и качества, особо компактными наружными размерами и малым весом. В этих универсальных печах установлена рабочая труба, которая одновременно служит в качестве опоры для нагревательной проволоки. Тем самым рабочая труба является составной частью системы печного обогрева, преимущество чего состоит в том, что печи достигают очень высоких скоростей нагревания. Трубчатые печи поставляются для температуры 1100 °C или 1300 °C. Обе модели разработаны для использования в горизонтальном положении. Если заказчику требуется атмосфера защитного газа, в рабочей трубе следует установить еще одну отдельную рабочую трубу с пакетом подачи газа 1, например, из кварцевого стекла.

• Tмакс 1100 °C или 1300 °C
• Корпус из структурных листов из высококачественной стали
• Внутренний диаметр трубы 30 мм, длина зоны обогрева 200 мм
• Рабочая труба из материала C 530, в качестве стандартного оснащения используются две волокнистые заглушки
• Термоэлемент типа K (1100 °C) или типа S (1300 °C)
• Система обогрева с низким уровнем шума, использующая полупроводниковые реле
• Нагревательные провода намотаны прямо на рабочую трубу, что обеспечивает сокращение времени нагревания
• Использование по назначению в рамках руководства по эксплуатации

Дополнительное оснащение

• Ограничительный регулятор температуры с регулируемой температурой отключения для класса термической защиты 2 согл. EN 60519-2 для защиты от превышения температуры для печи и продукта
• Пакет подачи газа для работы в среде негорючего защитного или реакционного газа

Модель	Tмакс °C1	Внешние размеры в мм			Диаметр трубы внутренний в мм	Обогреваемая длина в мм	Постоянная длина Температура +/- 5 K в мм1	Потребляемая мощность кВт	Минуты до Tмакс2	Электросеть	Вес в кг
		Ш	Г	В
RD 30/200/11	1100	350	200	350	30	200	65	1,5	20	1-фазное	12
RD 30/200/13	1300	350	200	350	30	200	65	1,5	25	1-фазное	12
1Показания за пределами трубы. Разность температур с пространством внутри трубы до + 30 K   2При подключении к сети 230 В 1/N/PE или 400 В 3/N/PE



Эти компактные трубчатые печи c интегрированными регулировочными устройствами могут универсально применяться во множестве процессов. Печи стандартно оснащаются рабочей керамической трубой С 530 и двумя волокнистыми пробками. Уникальное соотношение цены и возможностей этих трубчатых печей является крайне убедительным

• Tмакс 1200 °C или 1300 °C
• Однозонное исполнение в качестве стандартного
• Двухстенный корпус из структурных листов из нержавеющей стали
• Внешний диаметр трубы от 50 мм до 170 мм, обогреваемые длины от 250 мм до 1000 мм
• Рабочая труба из материала C 530, включая две волокнистые пробки в качестве стандартного оснащения
• Tмакс 1200 °C: термопара типа N
• Tмакс 1300 °C: термопара типа S
• Малошумная работа системы нагрева с полупроводниковыми реле
• Использование по назначению в рамках руководства по эксплуатации
• NTLog Basic для контроллера Nabertherm: запись технологических данных с помощью USB-накопителя

Дополнительное оснащение

• Регулируемый ограничитель температуры с настраиваемой температурой отключения для термического класса защиты 2 согласно EN 60519-2 в качестве защиты от перегрева для печи и изделий
• Регулировка садки с измерением температуры в рабочей трубе и пространстве печи за пределами труб
• Трехзонное исполнение (с обогреваемой длиной от 500 мм)
• Пакеты подачи газа для режима защитного газа и вакуумного режима
• Управление процессом и протоколирование при помощи пакета ПО VCD, предназначенного для контроля, документирования и управления

Модель	Tмакс   °C1	Внешние размеры в мм			Диаметр трубы внешний в мм	Обогреваемая длина в мм	Постоянная длина		Длина трубы   в мм	Потребляемая мощность кВт	Электросеть	Вес   в кг
		Ш2	Г	В			Температура +/- 5 K в мм1
							однозонное исполнение	трехзонное исполнение
R 50/250/12	1200	434	340	508	50	250	80	-	450	1,6	1-фазное	22
R 50/500/12	1200	670	340	508	50	500	170	250	700	2,33	1-фазное	34
R 120/500/12	1200	670	410	578	120	500	170	250	700	6,5	3-фазное	44
R 170/750/12	1200	920	460	628	170	750	250	375	1070	10,0	3-фазное	74

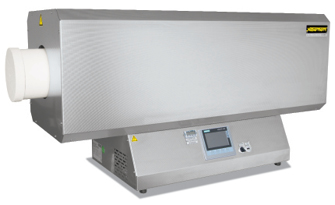

R 170/1000/12	1200	1170	460	628	170	1000	330	500	1400	11,5	3-фазное	89

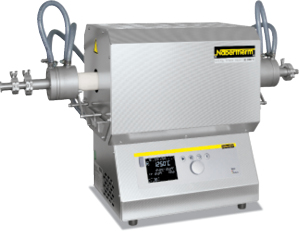

R 50/250/13	1300	434	340	508	50	250	80	-	450	1,6	1-фазное	22
R 50/500/13	1300	670	340	508	50	500	170	250	700	2,33	1-фазное	34
R 120/500/13	1300	670	410	578	120	500	170	250	700	6,5	3-фазное	44
R 170/750/13	1300	920	460	628	170	750	250	375	1070	10,0	3-фазное	74
R 170/1000/13	1300	1170	460	628	170	1000	500	500	1400	11,5	3-фазное	89
1Показания за пределами трубы. Разность температур с пространством внутри трубы до + 30 K 2без трубы 3Значения действительны только для 1-зонного исполнения
