MICROMET EVOLUTION

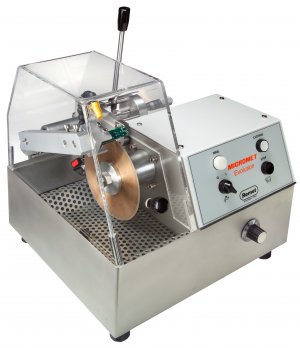

Ручной металлографический отрезной станок MICROMET EVOLUTION

Недорогой, очень компактный и надежный станок, удовлетворяющий правилам подготовки металлографических образцов (резка с охлаждением и шероховатостью Rа = 1 мкм). Максимальный отрезной диаметр образца 40 мм. Позволяет легко решать задачи металлографических лабораторий

Отрезной станок MICROMET EVOLUTION - металлографический отрезной станок с абразивными дисками, разработан для подготовки металлографических образцов исходя из следующих принципов:
- Резка с обязательным охлаждением для предотвращения структурных изменений в материале;
- Быстрая резка любых типов материалов;
- Чистая резка слоистых материалов, получение плоских срезов с чистотой поверхности Ra<1 мкм. Это позволяет легко и быстро проводить дальнейшую полировку, или при необходимости, провести какие-либо операции на поверхности после резки – измерение твердости по Виккерсу, для примера.

MICROMET – отрезной станок, основное назначение которого резка абразивными дисками образцов в металлографической лаборатории промышленного предприятия. Возможно использование станка для резки образцов из различных видов материалов – металлы, пластики, стекло, керамика и т.п. за исключением огнеопасных материалов, а также материалов, которые способны вступать в активную реакцию с жидкостью, используемой в качестве охладителя.

Станок работает с отрезными абразивными и алмазными дисками с максимальным диаметром 125 мм. Максимальный отрезной диаметр составляет 40 мм. Большое пространство позволяет производить резку сложных по форме и громоздких образцов. Большой выбор зажимных приспособлений (тисков) позволяет просто и надежно закреплять образцы для резки. Отрезной станок РУЧНОЙ, что позволяет контролировать усилие резки оператором при помощи чувствительной рукоятки. Большая мощность двигателя и прямой привод (соединение через эластичную муфту) позволяют производить резку без риска блокировки отрезного диска.

В процессе резки, внутренняя система производит охлаждение мощным потоком жидкости зоны резки. Охлаждающая жидкость – 2.5% эмульсия специального масла, стекает в специальный бак, встроенный в корпус станка. Управление всеми рабочими процессами осуществляется с фронтальной электробезопасной панели (24В), защитный прозрачный чехол позволяет оператору визуально контролировать процессы резки. Большое внимание должно быть уделено минимизации повреждений, вследствие воздействия абразива и коррозии. Основные части станка и все части, подверженные коррозии, выполнены из нержавеющей стали или покрыты коррозионостойким напылением.

Корпус из нержавеющей стали AISI 304. Бак для хладогена (2,6 литра) встроен в корпус станка. Прозрачная крышка из ударопрочного пластика. Для безопасности персонала магнитный контроллер не позволяет начать работу при открытой защитной крышке. Мощность двигателя 95 Вт D.C., питание 220В A.C., регулируемая скорость вращения отрезного диска (от  0 до 2100 об/мин.). Крутящий момент двигателя сохраняется даже на низких оборотах. Микрометрическая система позиционирования образца (точность 0,01 мм) с поперечным перемещением держателя (ход 25мм). Ручная подача образца. Рециркуляционная система охлаждения состоит из погружного насоса, двух регулируемых форсунок и крана. В баке для хладогена находится фильтр для металлической стружки, что предохраняет от загрязнения камеру резки. Насос включается только при закрытой защитной крышке. Корзина из нержавеющей стали для сбора готовых образцов помещена в баке с хладогеном.

Комплект поставки:

Алмазный отрезной диск Ø100 x 1 x Ø20 мм. - 1 ш
Абразивные отрезные круги Ø125 x 1,5 x Ø20 мм - 6 шт
Масло для хладогена - 1 литр (для 40 литров охлаждающей жидкости)
Инструкция по эксплуатации

Технические характеристики:

Ручная подача образца



Максимальный отрезной диаметр при диске Ø125 мм:

40 мм.

Максимальный отрезной диаметр при диске Ø100 мм:

30 мм.

Мощность двигателя:

95 Вт

Скорость вращения диска:

0÷2100  об/мин

Производительность насоса:

8 л/мин

Объем хладогена:

2,6 л

Поперечный ход:

25 ± 0.01мм

Размер рабочей камеры: ДxГxВ

110x160x196 мм

Габариты:ДxГxВ

310x300x300 мм

Вес

15 кг

Питание:

220В
