Версия для печати

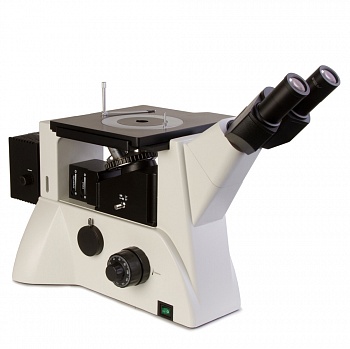

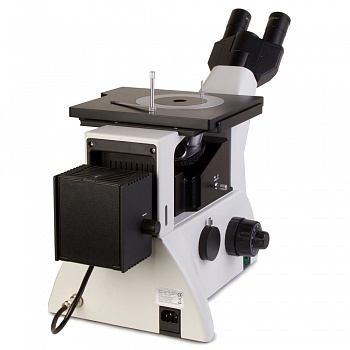

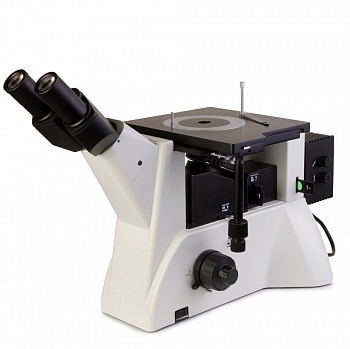

Микроскоп Микромед МЕТ-3

МИКРОМЕД МЕТ-3 предназначен для визуального наблюдения микроструктуры металлов, сплавов и других непрозрачных объектов в отраженном свете при прямом освещении в светлом и темном поле, а также для исследования объектов в поляризованном свете.
Микроскоп применяется для контроля качества металлов и сплавов и исследования их структуры. Инвертированное строение позволяет исследовать габаритные объекты. Фокусировка осуществляется за счет перемещения по вертикали револьверного устройства, а не предметного столика. Предметный столик двукоординатный – перемещение объекта осуществляется не при помощи накладного препаратоводителя (как в модели Микромед МЕТ-1), а за счет перемещения всего столика в двух взаимно перпендикулярных плоскостях, что обеспечивает точность перемещения. Столик предусматривает перемещение объекта до 2 кг.
Микроскоп МИКРОМЕД МЕТ-3 может широко применяться в металлографических лабораториях научно-исследовательских институтов и предприятий металлургической, микроэлектронной, машиностроительной промышленности, а также в других областях науки и техники, в высших учебных заведениях.
Микроскоп позволяет фотографировать изображения объектов с помощью комплекта визуализации на базе ф/к (в комплект не входит) и выводить изображение в режиме реального времени на экран ПК с помощью видеоокуляра (в комплект не входит). Комплект визуализации и видеоокуляр устанавливаются в специальный канал визуализации, который располагается слева в штативе. Деление светового потока 100/0 и 0/100
Отличительные особенности
  • Возможность проведения исследований в темном поле.
  • Возможность проведения исследований в поляризованом свете.
  • Сложная осветительная система, обеспечивающая холодное освещение объекта по Келлеру
  • источник света - мощный 50-ваттный галогеновый осветитель с регулировкой яркости расположен во внешнем фонаре
  • наличие регулируемой полевой и апертурной диафрагмы
  • пластина с набором светофильтров: голубой, зеленый, желтый, матовый
Характеристики

Увеличение микроскопа, крат            50-500
Визуальная насадка                бинокулярная, канал визуализации выведен в штативе
Угол наклона визуальной насадки, град                45
Регулируемое межзрачковое расстояние, в пределах, мм              53-75
Увеличение насадки                1
Окулярыширокопольные с удаленным зрачком                 10/22
Револьверное устройствона                5 объективов
Тип коррекции объективов                    длиннофокусные планахроматы, рассчитаны на длину тубуса "бесконечность", для работы в светолом и темном поле
Объективы                 5х/0,12; 10х/0,25; 20х/0,4; 50х/0,70
Предметный столик, мм                 242х200
Диапазон перемещения препарата, мм                  30х30
Конденсорное устройство                  предусматривает работу в светлом поле и в темном поле
Источник света - галогеновая лампа, В/Вт                      12/50
Источник питания - сеть переменного тока, В/Гц                   220+-22/50
Габаритные размеры, мм                 614х394х250
Масса, не более, кг                10

Комплектность
Штатив с коаксиальными рукоятками фокусировки, встроенным каналом визуализации и встроенным блоком питания - 1
Револьвер на 5 позиций объективов - 1 - На штативе
Фонарь с галогенной лампой  12V50W, регулируемой в трех плоскостях -  1
Визуальная бинокулярная насадка с углом наклона 45° и регулируемым межзрачковым расстоянием 53-75 мм - 1
Объектив-планахромат PL  L5х/0,12 BD WD 9.7 мм - 1 - На револьвере
Объектив-планахромат PL L10х/0,25 BD WD 9.3 мм - 1 - На револьвере
Объектив-планахромат PL L20х/0,40 BD WD 7.23 мм - 1 - На револьвере
Объектив-планахромат PL L50х/0,7 BD WD 2.5 мм - 1 - На револьвере
Окуляр 10х/22 - 2
Поляризатор - 1
Анализатор - 1
Конденсор темного поля - 1 - Встроен в штатив
Пластина с набором светофильтров (голубой, зеленый, желтый, матовый) - 1
Двукоородинатный предметный стол 242х200 мм. Диапазон перемещения 30х30 мм - 1 - На штативе
Вкладыш на предметный стол круглый диаметром 130 мм - 1
Центрируемая полевая диафрагма - 1 - Встроена в штатив
Апертурная диафрагма - 1 - Встроена в штатив
Лампа галогенная 12В, 50Вт - 2 - Одна в осветителе
Вставка плавкая - 3 - Одна в осветителе, одна в запасном блоке
Заглушка на гнезде револьвера - 1 - Установлена на револьвере
Заглушка в тубусах визуальной насадки - 2 - Установлены в тубусы визуальной насадки
Адаптер (С-Mount) - 1
Прижим - 1
Винт крепления прижима - 1
Ключ-шестигранник крепления визуальной насадки - 1
Ключ-шестигранник центрировки полевой диафрагмы - 2
Отвертка - 1
Сетевой шнур - 1
Чехол - 1
Руководство по эксплуатации - 1
Достоинства
  • Современный эргономичный дизайн.
  • Все рукоятки управления микроскопа легко доступны, при этом руки пользователя остаются в естественном положении.
  • Оптическая система микроскопа рассчитана на бесконечность.
  • Окуляры имеют поле зрения 22 мм и "удаленный зрачок", что позволяет одинаково удобно работать как в очках, так и без очков. В одном из окуляров предусмотрена диоптрийная коррекция зрения.
  • Объективы-планахроматы обеспечивают плоское изображение по всему полю зрения, что делает микроскоп МИКРОМЕД МЕТ-3 идеальным для микрофотографий.
  • Основание со встроенным блоком питания.
  • Источник света - мощный 50-ваттный галогеновый осветитель с регулировкой яркости расположен во внешнем фонаре, что обеспечивает холодное освещение объекта.
  • Удобная смена лампы. Лампа центрируется относительно коллектора.
  • Осветитель с вынесеной галогеновой лампой, встроенные в штатив регулируемые апертурная и полевая диафрагмы позволяют настроить равномерное освещение по Кёллеру, добиться оптимального контраста и оптического разрешения.
  • Высокоточная сборка и юстировка микроскопа позволяют исследовать интересующий наблюдателя участок препарата и не терять его из поля зрения при смене объектива.
  • Объективы парфокальны - при смене объектива объект не выходит из резкости и не требуется дополнительной фокусировки.
  • Двукоородинатный предметный столик с коаксиальными рукоятками.
  • Коаксиальный механизм грубой и точной фокусировки.
  • Фокусировка осуществляется посредством перемещения револьвера, а не столика, что позволяет не ограничивать массу исследуемых объектов.
  • Механизм блокировки грубой фокусировки для быстрой настройки микроскопа. Регулировка жесткости хода грубой фокусировки
