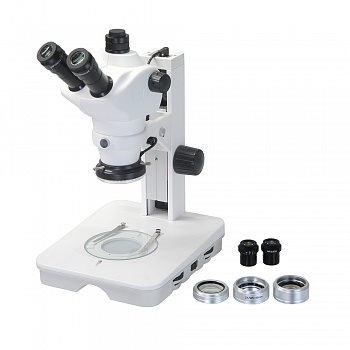

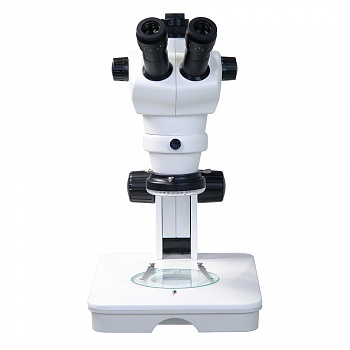

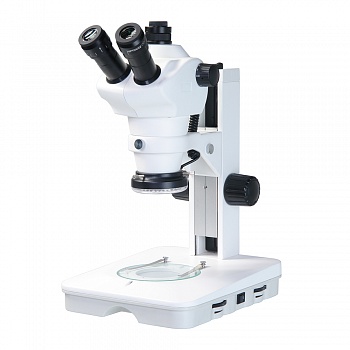

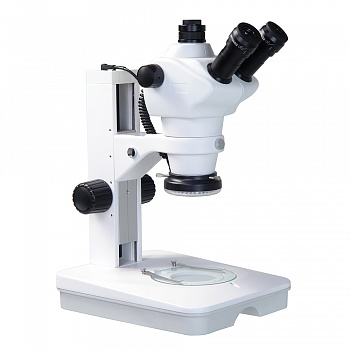

Микроскоп Микромед МС-5-ZOOM LED

Стереоскопический микроскоп Микромед МС-5-ZOOM LED предназначен для исследования объемных объектов в косом отраженном свете, в прямом бестеневом отраженном  свете, а так же для исследования прозрачных и полупрозрачных объектов в проходящем равномерно распределенном свете.

Конструкция штатива предусматривает возможность установки кольцевого осветителя отраженного света, дающего бестеневое освещение, и осветителя косого отраженного света. По выбору пользователя может использоваться или один, или другой осветитель, или оба одновременно. Кольцевой осветитель подключается в электрическую сеть через адаптер. Осветитель косого освещения подключается в гнездо питания в штативе. Осветитель проходящего света - 36 светодиодов - обеспечивает равномерное освещение всей поверхности исследуемого объекта. Осветитель отраженного света и осветитель проходящего света имеют независимые регулировки яркости.

Конструкция основания обеспечивает защиту электрической части от случайного протекания жидкости при работе с объектами, находящимися в специальной посуде в жидкой среде.

Главная отличительная особенность микроскопа Микромед МС-5-ZOOM LED от других моделей стереоскопических микроскопов Микромед - наличие самостоятельного канала визуализации, несвязанного с окулярным тубусом визуальной насадки. Это позволяет одновременно наблюдать изображение и в обоих окулярах, и на экране монитора. Канал визуализации имеет подвижку для соблюдения парфокальности изображения на экране и на окулярах. Узел крепления - c-mount.

Характеристики

Увеличение микроскопа, крат              8-50 (4-200* - опция)

Визуальная насадка              тринокулярная, поворотная на 360 градусов, посадочный диаметр окуляров 30 мм

Угол наклона визуальной насадки, град              45

Регулируемое межзрачковое расстояние, в пределах, мм                52 - 75

Окуляры                  10/22 c диоптрийной настройкой +-5 диоптрий; (10/22 со шкалой*; 15/16*; 20/12* - опция)

Объектив панкратический, крат               0,8х -5х

Рабочее расстояние, мм                 115 (220*, 136*, 45* - опция)

Поле зрения, мм                27,5 - 4,4 (55 - 1,3* - опция)

Предметный столик, мм                прозрачное стекло - диаметр 125 мм; черно-белая плата диаметр 125 мм

Источник проходящего света                 36 светодиодов, 11В , 3 Вт, 6500 +_ 500K

Источник отраженного света            кольцевой светодиодный осветитель 56 светодиодов, 11 В, 8 Вт, 7000-10000K и осветитель косого освещения 24 светодиода, 11 В, 2 Вт, 6500 +_ 500K

Источник питания - сеть переменного тока, В/Гц                 220+-22/50

Габаритные размеры, мм                  без упаковки 300 х 250 х 450; в упаковке 360 х 350 х 410

Масса, не более, кг             без упаковки 6,5; в упаковке 7,5

* -не входит в комплект, поставляется по доп. заказу

Технические данные микроскопа (увеличение, поле зрения, рабочее расстояние) при комплектации различными окулярами и насадками на объектив

объектив окуляр		стандартный объектив	насадки на объектив
			0,5х	0,7х	2,0х
	увеличение объективной части	0,8х – 5х	0,4х – 2,5х	0,56х – 3,5х	1,6х – 10х
10х	общее увеличение, крат	8 – 50	4 – 25	5,6 – 35	16 – 100
	поле зрения, мм	27,5 – 4,4	55 – 8,8	39,28 - 6,28	13,8 – 2,2
15х	общее увеличение	12 – 75	6 – 37,5	8,4 – 52,5	24 – 150
	поле зрения, мм	20 – 3,2	40 – 6,4	28,5 - 4,57	10 – 1,6
20х	общее увеличение, крат	16 – 100	8 – 50	11,2 – 70	32 – 200
	поле зрения, мм	15,6 – 2,5	31,2 – 5	22,28 – 3,57	7,8 – 1,3
рабочее расстояние, мм		115	220	136	45



Комплектность

Составные части

Основание с источниками света (с регулировкой ярокости) со штативом - 1 шт.
Механизм фокусировки - 1 шт.

Оптическая головка тринокулярная с установленным адаптером c-mount - 1 шт.

 Сменные части

Окуляр 10х - 2 шт.

Окуляр 10х со шкалой - 1 шт. - поставляется по доп. заказу

Окуляр 15х - 2 шт. - поставляется по доп. заказу

Окуляр 20х - 2 шт. - поставляется по доп. заказу
Насадка 0,5х - 1 шт. - поставляется по доп. заказу

Насадка 0,7х - 1 шт. - поставляется по доп. заказу

Насадка 2х - 1 шт. - поставляется по доп. заказу

Осветитель отраженного света кольцевой светодиодный с регулировкой яркости  - 1 шт.*
Осветитель отраженного косого света светодиодный - 1 шт.*

Осветитель проходящего света светодиодный  - 1 шт. - встроен в основание

Волоконный осветитель одинарный - 1 шт. - поставляется по доп. заказу

Волоконный осветитель двойной - 1 шт. - поставляется по доп. заказу

Волоконный осветитель кольцевой - 1 шт. - поставляется по доп. заказу
Осветитель светодиодный Dual Goose LED - поставляется по доп. заказу
Ювелирный пинцет  - 1 шт.  - поставляется по доп. заказу

  Принадлежности и запасные части

Плата стеклянная 125 мм - 1 шт. - на микроскопе
Плата черно-белая 125 мм - 1 шт.

Наглазники резиновые - 2 шт.

Блок питания - 1 шт.

Светофильтр матовый - 1шт.- в остоновании

Чехол - 1 шт.

Документы

Руководство по эксплуатации - 1 шт.

* - по выбору заказчика микроскоп поставляется с одним из осветителей отраженного света.

Отличительные особенности:

• Панкратический объектив позволяет в процессе наблюдения плавно изменять увеличение в 6,3 раз без потери качества и с сохранением рабочего расстояния.
• Большое рабочее расстояние (220 мм) при комплектации насадкой 0,5х.
• Плоское удобное основание обеспечивает комфорт для рук и комфортную работу с лабораторной посудой.
• Независимая диоптрийная настройка на обоих окулярах. Окулярные тубусы имеют надежную конструкцию крепления окуляров, которая исключает возможность случайного выпадения окуляров при перемещении микроскопа.
• Самостоятельный канал визуализации позволяет одновременно наблюдать изображение в окуляры микроскопа и на экране. Кроме этого независимость канала визуализации обеспечивает снижение трудоемкости и отсутствие поломок переключающего механизма, что особенно важно при рутинных исследованиях в учебных заведениях.
• Рукоятка изменения увеличения объектива имеет механизм "клик-стоп", что позволяет проводить измерения на промежуточных увеличениях.
