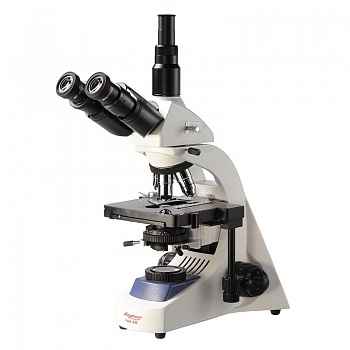

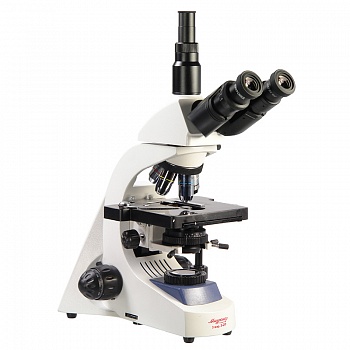

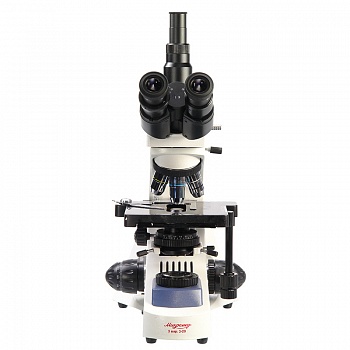

Микроскоп тринокулярный Микромед 3 вар. 3-20

Микроскоп МИКРОМЕД 3 вар. 3-20 предназначен для наблюдения и морфологических исследований препаратов в проходящем свете по методу светлого поля, а также по методу темного поля и фазового контраста в комплекте с соответствующими устройствами, поставляемыми по дополнительному заказу.

Микроскоп может быть использован в различных областях медицины, в биологии, ботанике, химии и других областях науки. Используется при диагностических исследованиях в клиниках и больницах, а также для учебных целей в высших учебных заведениях. На микроскопе можно изучать окрашенные и неокрашенных объекты в виде мазков и срезов.

Визуальная насадка микроскопа позволяет выводить изображение в режиме реального времени на экран ПК с помощью видеоокуляра (в комплект не входит) и фотографировать изображение объектов с помощью комплекта визуализации на базе ф/к (в комплект не входит). Видеоокуляр устанавливается в третий вертикальный выход визуальной насадки. Посадочный диаметр канала визуализации 23,2 мм.

Микроскоп рассчитан на длину тубуса "бесконечность", объективы стандарта DIN, парфокальная высота объективов 45 мм.

Характеристики

Увеличение микроскопа, крат           40 - 1000 (1600*/2000* - опция)

Визуальная насадка             тринокулярная, диоптрийная настройка +-5диоптрий на левом тубусе, посадочный диаметр окуляров 30 мм

Угол наклона визуальной насадки, град            30

Регулируемое межзрачковое расстояние, в пределах, мм           48-75

Увеличение насадки             1

Окуляры          широкопольные с удаленным зрачком 10/22; (5/18*; 12,5/15*; 16/16*; 20/12* - опция)

Револьверное устройство       на 5 объективов

Тип коррекции объективов         планахроматы, рассчитаны на длину тубуса "бесконечность"

Объективы          4x/0,1; 10x/0,25; 40x/0,65; 100x/1,25 ми (20x/0,4*; 60x/0,85* - опция)

Предметный столик, мм              190x160 без выступающих зубчатых реек

Диапазон перемещения препарата, мм        65 х 45 (с маркировкой на столике 80x60)

Центрируемый конденсор Аббе, наиб. числовая апертура          1,25

Источник света - галогеновая лампа, В/Вт            12/20

Источник питания - сеть переменного тока, В/Гц          220+-22/50

Габаритные размеры, мм           без упаковки 220x320x470; в упаковке 360х280х565

Масса, не более, кг        без упаковки 7,0; в упаковке 8,8

* -не входит в комплект, поставляется по доп. заказу

Комплектность

Составные части:

Штатив (со встроенным в основание осветителем  с галогенной лампой  и источником питания)

Револьвер на 4 позиции объективов (возможна поставка на 5 позиций) - установлен на штативе

Насадка тринокулярная ICO Infinitive поворотная на  360º с наклоном на 30º

Столик прямоугольный механический (190х160мм) двухкоординатный (перемещение препарата 65х45мм, маркировка столика 80х60) управляемый правой рукой

Сменные части:

Центрируемый Конденсор Аббе светлого поля А 1,25 регулируемый по высоте с держателем светофильтров - установлен на штативе

Конденсор темного поля  А 0,9 - Поставляется по доп. заказу

Конденсор темного поля иммерсионный А 1,36-1,25 - Поставляется по доп. заказу

Фазово-контрастное устройство - Поставляется по доп. заказу

Объектив планахромат  SP 4х/0,1   беск/0.17

Объектив планахромат  SP 10х/0,25   беск/0.17

Объектив планахромат  SP 20х/0,40   беск/0.17 - Поставляется по доп. заказу

Объектив планахромат  SP 40х/0,65   беск/0.17 (подпружиненный)

Объектив планахромат  SP 60х/0,85   беск/0.17  (подпружиненный) - Поставляется по доп. заказу

Объектив планахромат  SP 100х/1,25 ми   беск/0.17 (подпружиненный)

Окуляр 10х/22  -  2 шт.

Окуляр 10х/22 с сеткой - Поставляется по доп. заказу

Окуляр 10х/22 со шкалой - Поставляется по доп. заказу

Окуляр 5х/18 - 2 шт. - Поставляется по доп. заказу

Окуляр 12,5х/15 - 2 шт. - Поставляется по доп. заказу

Окуляр 16х/16  - 2 шт.  -  Поставляется по доп. заказу

Окуляр 20х/12  - 2 шт. - Поставляется по доп. заказу

Наглазники на окуляры - 2 щт. - На окулярах

Видеоокуляр - Поставляется по доп. заказу

Светофильтр голубой, зеленый, желтый, матовый

Принадлежности и запасные части

Шнур сетевой

Чехол

Флакон с иммерсионным маслом

Лампа галогенная 12В, 20Вт, цоколь G4 -  2 шт. - Одна установлена в штативе микроскопа

Вставка плавкая 1А, 250 В - 2 шт. - Одна установлена в штативе микроскопа

Документы

Руководство по эксплуатации

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

• Принципиальное отличие от всех предыдущих моделей – оптика более высокого уровня – оптическая схема рассчитана на бесконечность, объективы-планахроматы, широкопольные окуляры с полем зрения 22 мм, рассчитанные на работу в очках и без них.
• Объективы-планахроматы обеспечивают плоское изображение объекта по всему полю зрения, что делает микроскоп идеальным для микрофотографий.
• Осветитель с галогенной лампой, центрируемый конденсор Аббе и встроенная в штатив регулируемая полевая диафрагма позволяют настроить равномерное освещение по Кёллеру, добиться оптимального контраста и оптического разрешения.
• Эргономичный штатив. Все рукоятки управления микроскопом лежат в одной зоне, при этом руки пользователя остаются в естественном не напряженном положении.
• Регулировка жесткости хода грубой фокусировки, механизм блокировки грубой фокусировки.
• Револьвер повернут от наблюдателя, что обеспечивает дополнительные удобства при работе – лаборант видит объектив, который введен в ход лучей.

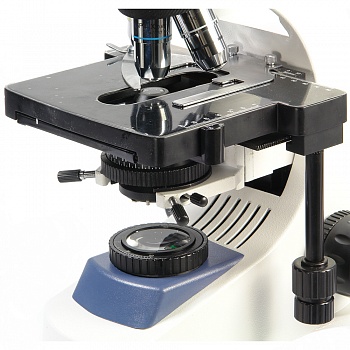

• Новая конструкция столика - отсутствие выступающей рейки. Механизм с ременной передачей позволяет рейке не выходить за края столика, что обеспечивает большую эргономичность и плавность перемещения.
• Тринокулярная визуальная насадка (насадка с каналом визуализации) обеспечивает комфортную работу с камерой - для выведения изображения на экран ПК
