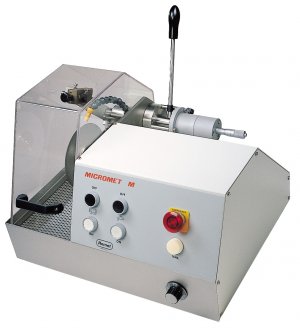

ОТРЕЗНОЙ СТАНОК MICROMET MANUAL

Ручной металлографический отрезной станок MICROMET MANUAL металлографический отрезной станок с абразивными дисками, разработан для подготовки металлографических образцов исходя из следующих принципов:

• - Резка с обязательным охлаждением для предотвращения структурных изменений в материале;
• - Быстрая резка любых типов материалов;
• - Чистая резка слоистых материалов, получение плоских срезов с чистотой поверхности Ra<1 мкм. Это позволяет легко и быстро проводить дальнейшую полировку, или при необходимости, провести какие-либо операции на поверхности после резки – измерение твердости по Виккерсу, для примера.

MICROMET – отрезной станок, основное назначение которого резка абразивными дисками образцов в металлографической лаборатории промышленного предприятия. Возможно использование станка для резки образцов из различных видов материалов – металлы, пластики, стекло, керамика и т.п. за исключением огнеопасных материалов, а также материалов, которые способны вступать в активную реакцию с жидкостью, используемой в качестве охладителя.

MICROMET позволяет готовить тонкие шлифы и поэтому гарантируется:

• - плоский и параллельный рез;
• - аккуратный и контролируемый процесс резки не приводит к значительным деформациям образца;
• - Минимальный расход материала за счет использования тонких дисков;
• - Резка без значительного нагрева плоскости в случае сухой резки.

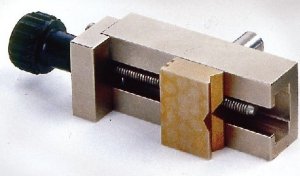

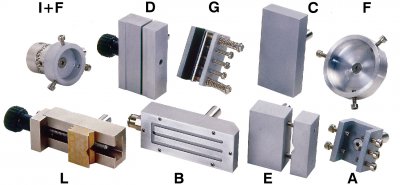

Станок работает с отрезными абразивными и алмазными дисками с максимальным диаметром 125 мм. Максимальный отрезной диаметр составляет 40 мм. Большое пространство позволяет производить резку сложных по форме и громоздких образцов. Большой выбор зажимных приспособлений (тисков) позволяет просто и надежно закреплять образцы для резки. Отрезной станок РУЧНОЙ, что позволяет контролировать усилие резки оператором при помощи чувствительной рукоятки. Большая мощность двигателя и прямой привод (соединение через эластичную муфту) позволяют производить резку без риска блокировки отрезного диска.

В процессе резки, внутренняя система производит охлаждение мощным потоком жидкости зоны резки. Охлаждающая жидкость – 2.5% эмульсия специального масла, стекает в специальный бак, встроенный в корпус станка. Управление всеми рабочими процессами осуществляется с фронтальной электробезопасной панели (24В), защитный прозрачный чехол позволяет оператору визуально контролировать процессы резки. Большое внимание должно быть уделено минимизации повреждений, вследствие воздействия абразива и коррозии. Основные части станка и все части, подверженные коррозии, выполнены из нержавеющей стали или покрыты коррозионостойким напылением.

Корпус из нержавеющей стали AISI 304. Бак для хладогена (2,6 литра) встроен в корпус станка. Прозрачная крышка из ударопрочного пластика. Для безопасности персонала магнитный контроллер не позволяет начать работу при открытой защитной крышке. Мощность двигателя 95 Вт D.C., питание 220В A.C., регулируемая скорость вращения отрезного диска (от  0 до 2100 об/мин.). Крутящий момент двигателя сохраняется даже на низких оборотах. Микрометрическая система позиционирования образца (точность 0,01 мм) с поперечным перемещением держателя (ход 25мм). Ручная подача образца. Рециркуляционная система охлаждения состоит из погружного насоса, двух регулируемых форсунок и крана. В баке для хладогена находится фильтр для металлической стружки, что предохраняет от загрязнения камеру резки. Насос включается только при закрытой защитной крышке. Корзина из нержавеющей стали для сбора готовых образцов помещена в баке с хладогеном.

Корпус из нержавеющей стали AISI 304. Бак для хладогена (4,0 литра) встроен в корпус станка. Прозрачная крышка из ударопрочного пластика. Для безопасности персонала магнитный контроллер не позволяет начать работу при открытой защитной крышке. Мощность двигателя 250 Вт D.C., питание 220В A.C., регулируемая скорость вращения отрезного диска (от  0 до 3000 об/мин.). Крутящий момент двигателя сохраняется даже на низких оборотах. Микрометрическая система позиционирования образца (точность 0,01 мм) с поперечным перемещением держателя (ход 25мм). Ручная подача образца. Рециркуляционная система охлаждения состоит из погружного насоса, двух регулируемых форсунок и крана. В баке для хладогена находится фильтр для металлической стружки, что предохраняет от загрязнения камеру резки. Насос включается только при закрытой защитной крышке. Корзина из нержавеющей стали для сбора готовых образцов помещена в баке с хладогеном. Станки серии MICROMET также применяются для подготовки петрографических образцов - резка оброзцов породы, резка кристаллов. Примемение чашеобразных дисков позволяет проводить плоское шлифование образцов и предметных стекол.

Комплект поставки:

Алмазный отрезной диск Ø100 x 1 x Ø20 мм. - 1 ш
Абразивные отрезные круги Ø150 x 1 x Ø20 мм - 6 шт
Масло для хладогена - 1 литр (для 40 литров охлаждающей жидкости)
Инструкция по эксплуатации

Технические характеристики:
