Полярографические (вольтамперометрические) анализаторы и комплексы Экотест-ВА для определения тяжелых металлов

Современный многофункциональный электрохимический центр, предназначенный для широкого круга электроаналитических измерений: микроколичеств (до 10^-10 моль/л) тяжелых металлов, йода, селена и мышьяка, токсичных органических и неорганических компонентов в самых различных объектах вольтамперометрическим методом.

Сочетает в себе последние достижения в области электроники и широкие сервисные возможности компьютерного управления экспериментом, обработки и протоколирования данных.

Область применения:

• агрохимические, экологические, химико-технологические и аналити­ческие лаборатории промышленных предприятий (в том числе гальвани­ческого производства, производства материалов для электроники, порош­ковой металлургии и др.)
• органы контроля, инспекции и надзора
• лаборатории научно-исследователь­ских учреждений,студенческие практикумы

Объекты анализа:

• вода питьевая, природная, сточная, морская
• пищевые продукты, напитки, продовольственное сырье
• почвы, корма
• косметика, лекарственные препараты, биологические объекты

Определяемые компоненты:

• металлы: Zn, Cd, Pb, Cu, Hg, Mn, Co, Ni, Sn
• неметаллы: Se, I, As, Bi
• органические молекулы: метанол, ацетальдегид, формальдегид, диэтиленгликоль и его производные
• другие электроактивные органические и неорганические вещества

«Экотест-ВА» работает под управлением персонального компьютера:

• операционная система семейства MS-Windows на базе технологии NT (NT4/2000/XP/Vista/W7/W8);
• процессор не ниже Intel Pentium (рекомендуемая частота не ниже 1 GHz);
• минимум 64 Mb оперативной памяти (рекомендуется 256 Mb);
• VGA-совместимый дисплей с разрешением экрана минимум 800х600;
• 15 Мб памяти на жестком диске для установки ПО + место для сохранения получаемых данных;
• COM-порт для подключения Анализатора, либо USB-порт при использовании адаптера.

Технические и метрологические характеристики анализатора «Экотест-ВА»

Режимы работы	постояннотоковый; переменнотоковый; инверсионный с предварительным накоплением; каталитический
Поляризующее напряжение	от -3 В до +3 В (при необходимости диапазон расширяется до ?5…+5 В)
Скорость развертки потенциала	от 10-3 до 103 В/с
Пределы измерения тока	0,2 мкА; 2 мкА; 20 мкА; 200 мкА; 2 мА
Время анализа пробы без пробоподготовки	15-45 мин
Время непрерывной работы	не менее 8 ч
Масса ИП	не более 0,4 кг
Габаритные размеры	не более 120 ´ 180 ´ 60 мм
Диапазон измерения массовой концентрации (по Cd2+), мкг/ дм3	0,5 – 500
Предел обнаружения (по Cd2+), мкг/дм3	0,05
Относительная погрешность измерения (по Cd2+)	не более 25% в диапазоне от 1 до 10 мкг/дм3

Пределы обнаружения некоторых компонентов без концентрирования проб

кадмий, свинец	0,05 мкг/дм3
цинк	10 мкг/дм3
медь	0,5 мкг/дм3
иодид-ион	2 мкг/дм3
селен	0,1 мкг/ дм3
марганец	0,1 мкг/ дм3

Эксплуатационные особенности анализатора «Экотест-ВА»

• в (марганец, цинк, кадмий, свинец, медь, висмут) одновременно из одной пробы;
• высокая чувствительность, например, по Cd и Pb до 0,01 мкг/дм³;
• низкая себестоимость единичного элементоопределения;
• высокая производительность (особенно в роботизированном варианте);
• отсутствие необходимости применения жидкой ртути или амальгам;
• работа без инертного газа и использования вытяжных устройств;
• автоматические режимы выполнения измерений и расчета концентраций;
• работа по записанным в память методикам и количественная обработка результатов в автоматическом режиме;
• возможность программирования анализатора для проведения серии измерений с различными параметрами;
• умеренная стоимость для оборудования такого класса;
• простота в обслуживании: простые определения йода и тяжелых металлов можно освоить под руководством специалистов «Эконикс-Эксперт» за несколько часов.

«Экотест-ВА» является реальной экономичной альтернативой дорогостоящим методам анализа AAS и ICP при измерении микроколичеств тяжелых металлов, йода, селена и мышьяка.

АНАЛИТИЧЕСКИЕ КОМПЛЕКТЫ «Экотест-ВА»

Комплексы для определения тяжелых металлов

Для определения тяжелых металлов в различных объектах (водах различной природы, пищевых продуктах, почве, воздухе рабочей зоны и др.) мы предлагаем три базовые комплектации «Экотест-ВА-тяжелые металлы». Каждая из них допускает дальнейшее расширение комплектации другими рабочими электродами, электрохимическими ячейками и подключение автосамплера.

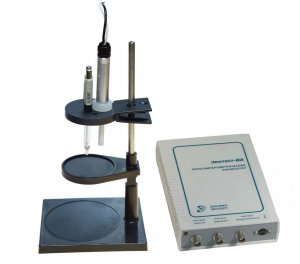

Комплекс «Экотест-ВА-тяжелые металлы»

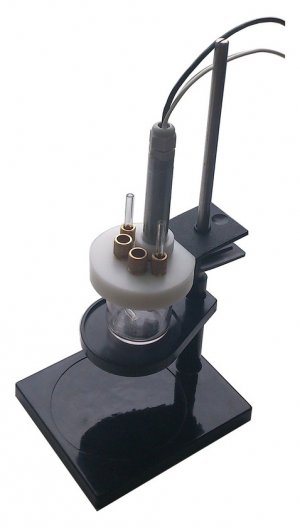

Самый простой компактный комплекс с раздельными электродами разработан специально для учебных практикумов и лабораторных исследований по вольтамперометрии для студентов, дипломников, аспирантов в ВУЗах.

Комплекс идеально подходит для определения микроколичеств цинка, кадмия, свинца, меди в питьевых, природных, сточных водах, пищевых продуктах, почвах на уровне ПДК и ниже.

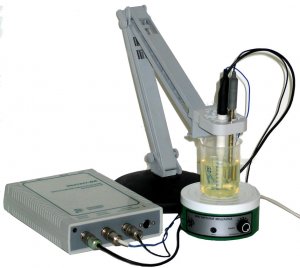

Комплекс «Экотест-ВА-тяжелые металлы» с вращающимся дисковым электродом (ВДЭ)

Современный бюджетный комплекс на базе анализатора «Экотест-ВА» в комплектации электрохимическим датчиком «ВДЭ» с вращающимся дисковым электродом предназначен для измерения тяжелых металлов в различных объектах анализа.

Комплекс незаменим для выполнения измерений с фиксированными гидродинамическими параметрами. Использование данного комплекса значительно улучшает метрологические характеристики метода.

Комплекс рекомендован аналитикам-практикам химических, пищевых, экологических и других лабораторий, а также для учебных практикумов в ВУЗах.

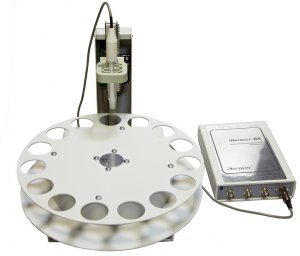

Роботизированный комплекс «Экспертиза-ВА-2D»

Роботизированный комплекс «Экспертиза ВА-2D» состоящий из анализатора «Экотест-ВА», автосамплера и комбинированного электрода «3 в 1» позволяет:

• анализировать пробы на содержание Zn, Cd, Pb, Cu, Bi и др. элементов по записанным в память персонального компьютера аттестованным методикам;
• определять селен (ГОСТ Р 52315-2005), марганец и др. элементы с автоматической заменой раствора без размыкания электрохимической цепи;
• проводить серии измерений в автоматическом режиме без участия оператора.

Роботизированный комплекс идеально подходит для анализа большого числа проб.

Универсальный комплекс «Экотест-ВА»



Универсальный комплекс представляет собой максимальный комплект оборудования для определения тяжелых металлов (Zn, Cd, Pb, Cu, Hg, Mn, Co, Ni), неметаллов (Se, I, As, Bi), включая органические вещества (метанол, диэтиленгликоль, формальдегид, ацетальдегид) и научных исследований.

Комплекс предназначен для анализа питьевых, природных, сточных вод, пищевых продуктов, напитков, почв, грунтов, донных отложений, осадков сточных вод, воздуха рабочей зоны.

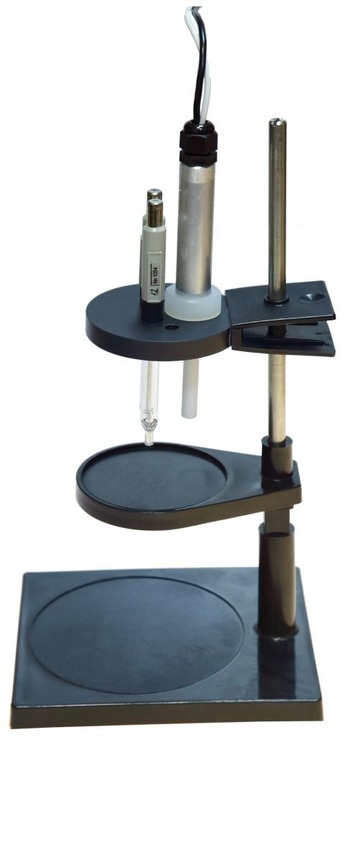

Комплекс для определения йода

Недостаточное, так и избыточное поступление йода в организм человека может служить причиной возникновения ряда заболеваний.

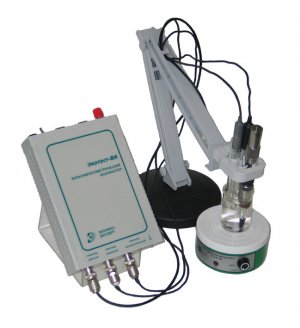

Комплекс «Экотест-ВА-йод» - это надежный и простой в работе комплект для измерения массовой концентрации йода в пищевых продуктах, продовольственном сырье, пищевых и биологически-активных добавках (БАД) в соответствии с МУК, аттестованной методикой или по ГОСТ.

Правильность выполнения измерений неоднократно контролировалась независимыми измерениями другими методами в Аналитическом Центре контроля качества воды ЗАО «РОСА» и ряде других аккредитованных организаций.

Объекты анализа:

- мука, крупа, зерно и продукты их переработки;

- хлеб, хлебобулочные и кондитерские изделия;

- рыба, мясо и продукты их переработки (включая консервы), морепродукты;

- яйцо, яичный порошок;

- молоко, молочнокислые продукты, сыры, творог;

- дрожжи;

- добавки пищевые и биологически-активные (БАД), включая “Йодактив” и “Йодказеин”;

- вода минеральная, напитки безалкогольные, соль пищевая, йодированная иодидом калия.

Комплект поставки

• анализатор «Экотест-ВА»
• управляемая магнитная мешалка, 5В
• штатив–держатель электродов
• рабочий электрод
• электрод ЭВЛ1М3.1ср
• электрод ЭПВ-1ср
• реактив для определения йода
• ГСО иодид-ионов
• методика
• программное обеспечение

Отличительные особенности:

• диапазон линейной зависимости аналитического сигнала иодид-ионов от массовой концентрации йода: от 4 до 500 мкг/дм³
• исключается использование ртути в любом виде и применение инертного газа
• измерения выполняются методом инверсионной постояннотоковой вольтамперометрии по 3-х электродной схеме на импрегнированном графитовом электроде
• анализ проводят по методу добавки градуировочного раствора иодид-ионов (иодистого калия)
• измерения проводят после минерализации пробы
• результат анализа выводится автоматически на экране компьютера

Возможности расширения комплекса «Экотест-ВА-йод»

Дополнительная комплектация	Дополнительные возможности
Углеситалловый электрод	Измерение массовой концентрации цинка, кадмия, свинца, меди в различных объектах, проведение периодической поверки анализатора.
Электрохимический датчик с вращающимся дисковым электродом	Измерение малых концентраций Zn, Cd, Pb, Cu, Hg/As.
Автосамплер с электродом «3 в 1»	Измерение малых концентраций Zn, Cd, Pb, Cu, Mn, Bi, Se и др.

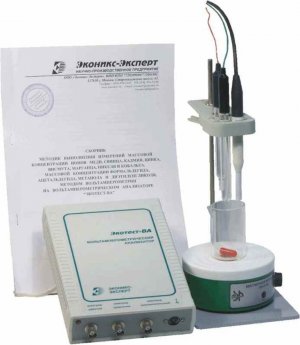

Комплекты для определения метанола и диэтиленгликоля; формальдегида и ацетальдегида в сточных водах

Метанол и диэтиленгликоль (ДЭГ) широко применяются на предприятиях газовой промышленности. Метанол используется в качестве ингибитора – для борьбы с образованием гидратов – в процессе добычи и переработки, ДЭГ – для осушки природного газа.

Формальдегид широко используется в промышленном органическом синтезе и изготовлении полимеров-реактопластов. Являясь сильным антисептиком, он применяется в качестве дубителя в кожевенном производстве и используется в медицине. Ацетальдегид - это один из наиболее важных альдегидов, широко встречающийся в природе и производящийся в больших количествах индустриально. Применяется в органическом синтезе.

Специальный комплект с аттестованной экспресс методикой выполнения измерений массовой концентрации метанола и диэтиленгликоля в сточных водах ориентирован на предприятия газовой промышленности. На практике, однако, возможно определение метанола в широком круге объектов, включая алкогольную продукцию.

Специализированный комплекс с аттестованной экспресс методикой выполнения измерений массовой концентрации формальдегида и ацетальдегида в очищенных сточных водах предназначается для оперативного контроля на предприятиях.

Комплект поставки:

• анализатор «Экотест-ВА»
• магнитная мешалка
• штатив – держатель электродов
• электрод висящей капли
• электрод ЭВЛ1М3.1ср
• электрод ЭПВ-1ср
• рН-метр «Эксперт-рН»
• методика
• программное обеспечение
• документация

Комплекты для измерения микроэлементного состава в полевых условиях

Для измерения тяжелых металлов (Zn, Cd, Pb, Cu) вне лаборатории, в т.ч. в полевых условиях, предлагаем комплектации анализатора «Экотест-ВА».

По дополнительной заявке поставляется переходник для питания прибора от автомобильного аккумулятора.

Вариант комплектации №1

• анализатор «Экотест-ВА»
• вращающийся дисковый электрод «ВДЭ» в комплектации с рабочим углеситалловым электродом, электродами сравнения и вспомогательным
• программное обеспечение
• методика

Вариант комплектации №2

• анализатор «Экотест-ВА»
• магнитная мешалка (питание 5В и управление от ИП)
• штатив
• программное обеспечение
• электрод комбинированный «3 в 1»
• методика

ЭЛЕКТРОХИМИЧЕСКИЕ ДАТЧИКИ И РАБОЧИЕ ЭЛЕКТРОДЫ К «Экотест-ВА»

Вольтамперический анализатор «Экотест-ВА» комплектуется двумя типами электрохимических датчиков с вращающимися дисковыми электродами: Вращающийся дисковый электрод «ВДЭ» и Вращающийся дисковый электрод с уплотнением «ВДЭ-У».

Предназначены для реализации методик, требующих постоянства гидродинамических условий, высокой скорости перемешивания анализируемого раствора.



Комплектация вольтамперометрического анализатора «Экотест-ВА» электрохимическим датчиком позволяет проводить анализ питьевой, природной, сточной воды, почв, пищевой продукции, продовольственного сырья, напитков и т.д., на содержание в них тяжелых металлов, а также для научных исследований, например, определение потенциалов полуволн и др.

Конструкция датчика позволяет регулировать скорость вращения рабочего электрода. Датчики, комплектуются сменными рабочими дисковыми электродами из различных материалов (углеситалл, специальные материалы для измерения Hg, As и др).

Рабочий вращающийся дисковый электрод выполнен в виде стержня, размещенного в цилиндрическом корпусе из инертного материала.

Основные характеристики электрохимических датчиков:



Параметры	«ВДЭ»	«ВДЭ-У»
Продув инертного газа	не возможен	возможен
Рекомендуемое применение	определение тяжелых металлов, мышьяка, железа	определение потенциалов полуволн, ртути; (определение тяжелых металлов, мышьяка, железа)
Рабочие электроды	углеситалловый, специальные (для определения As)	специальный для определения потенциалов полуволн, углеситалловый, специальные (для определения Нg, As)
Диаметр электрода, мм	7-10
Диаметр рабочей поверхности, мм	1-3	1-3
Скорость вращения электрода, об/мин	до 2000	до 2000
Скорость вращения электрода регулируется	c помощью программы	c помощью программы
Электролитический ключ	возможен		возможен
Объем анализируемой пробы, мл	50…100		50…100
Габаритные размеры, мм	110*130*300		110*130*300
Масса не более, кг	1		1
Гарантия, месяцев	18		18

«ВДЭ»  и «ВДЭ-У»- это малогабаритные высокоскоростные вращающиеся электроды - современная альтернатива дорогим электрохимическим датчикам, имеющимися на российском и зарубежном рынке.

Компактность, небольшая масса, а также низкая стоимость данного датчика, расширяет возможности применения его, не только в лабораторных условиях, но и в полевых условия, в том числе, в передвижных лабораториях.

Комплектация анализатора «Экотест-ВА» электрохимическим датчиком с вращающимися дисковыми электродами позволяет проводить анализ питьевой, природной, сточной воды, почв, пищевой продукции, продовольственного сырья, напитков и др. в соответствии с ГОСТ.

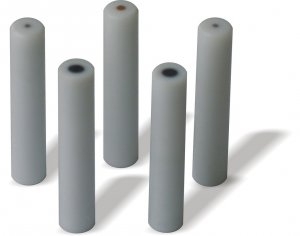

Электроды для безртутной полярографии

В сочетании с управляемой анализатором «Экотест-ВА» магнитной мешалкой позволяют организовать недорогие измерения различных компонентов в широком круге объектов в лабораторных и, в ряде случаев, в полевых условиях.

Типы электродов	углеситалловый, импрегнированный графитовый, специальный для измерения Hg/As и др.
Типы оболочек электродов	тефлоновая или стеклянная
Измеряемые химические элементы (измеряются на соответствующих электродах)	медь, свинец, кадмий, цинк, мышьяк, ртуть, йод, никель, висмут, кобальт и др.
Диаметр рабочей поверхности, мм	1-3
Объем анализируемой пробы, мл	от 10

Электроды совместимы не только с анализатором «Экотест-ВА», но и с другими полярографами.

Электроды для малортутной полярографии

Ртутный ЭВК (электрод висящей капли) позволяет воспроизвести на безопасном и компактном приборе все богатство методик классической полярографии. Ртутная капля выдавливается через специальный капилляр с помощью микрометрического винта.

ЭВК в сочетании с магнитной мешалкой, управляемой прибором «Экотест-ВА», позволяет организовать недорогие измерения в широком круге объектов в лабораторных и полевых условиях.

Масса ртути, г	1
Масса капли, мкг	от 50
Объем анализируемой пробы, мл	от 10
Габаритные размеры, мм	25 (диаметр) х 180 (длина)
Масса, г	200

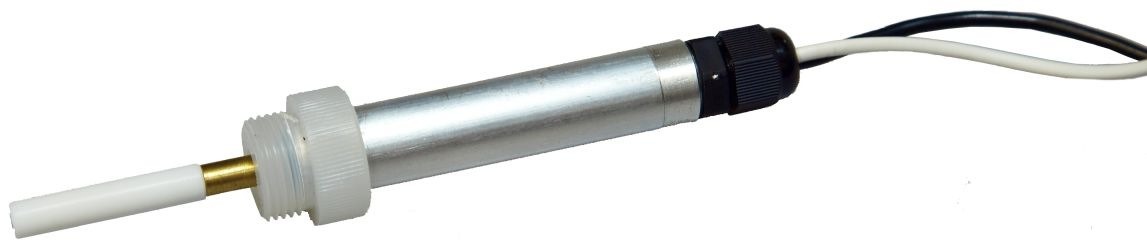

Комбинированный электрод «3 в 1»

Электрод «3 в 1» - это целая вольтамперометрическая электродная система в едином корпусе. Все электроды (рабочий, вспомогательный и ключ электрода сравнения) расположены в одной плоскости на торце датчика.

Преимущества электрода «3 в 1»:

• полностью заменяет 3-х-электродную ячейку
• создает более стабильные условия для измерений
• диапазон надежных измерения Cd²⁺ и Pb ²⁺ от 0,1 мкг/дм³
• погрешность измерения не превышает 10%
• идеально подходит для анализа морской воды

АВТОМАТИЗИРОВАННЫЙ КОМПЛЕКС «Экспертиза-ВА-2D» С ЭЛЕКТРОДОМ «3 В 1»

Автоматизация эксперимента открывает новые возможности для электрохимии и электроаналитики:

• Более полное использование приборного времени и лабораторной площади
• Повышение производительности труда
• Возможность комфортной работы с токсичными и дурно пахнущими образцами
• Высокая экономическая эффективность при проведении коммерческих и массовых анализов
• Возможность определять более широкий круг компонентов (например, селен и марганец)
• Повышение чувствительности

Роботизированная вольтамперометрическая система «Экспертиза-ВА-2D» состоит из измерительного преобразователя «Экотест-ВА», двухкоординатного автосамплера со сменными ячейками и комбинированного электрода «3 в 1».

Комплекс работает под управлением персонального компьютера. Оригинальное программное обеспечение позволяет оператору работать как по стандартным алгоритмам, так и составлять алгоритм самостоятельно. Выполнение измерений по заданной программе может проводиться до 2-х суток без участия человека. Результаты измерений автоматически сохраняются в базе данных.

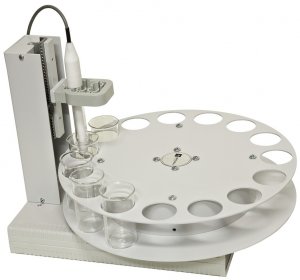

Автосамплер - уникальная специальная приставка к вольтамперометри­ческому анализатору «Экотест-ВА» - предназначена для проведения анализа большого числа проб (до 15 одновременно) и реализации электрохимических методик на запатентованном электрохимическом датчике «3 в 1».

Конструктивные особенности данного комплекса позволяют определять «классическую четверку элементов» (цинк, кадмий, свинец, медь), а также висмут, никель, кобальт, селен, марганец и др.

Преимущества комплекса «Экспертиза-ВА-2D»

Технические:

• автономная работа более 50 часов без участия оператора;
• при использовании электрода «3 в 1» отпадает необходимость тщательного удаления примеси органических веществ;
• упрощение и удешевление анализов;
• оптимизация условий определения ряда компонентов.

Аналитические:

• возможность считывания результатов в процессе измерения без прерывания автоматического процесса измерения;
• представление полученных результатов в виде наглядной трехмерной картины.

Обеспечение безопасности:

• изоляция оператора от опасных веществ;
• многократное использование ртутной соли;
• отпадает необходимость утилизации токсичного ртутного раствора после каждого опыта.

Комплект поставки:

• анализатор «Экотест-ВА» или «Экотест-ВА4» по выбору заказчика;
• автосамплер 3D в комплекте с датчиком «3 в 1», стаканчики, магнитные мешальники;
• программное обеспечение;
• методическое обеспечение.
