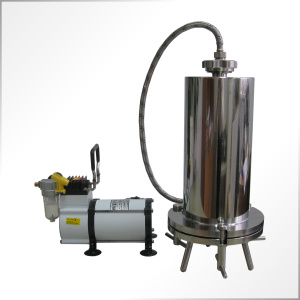

Прибор напорного фильтрования ПНФ-142 Б (В)

Прибор напорного фильтрования (ПНФ) обеспечивает быстрое фильтрование пробы под давлением, создаваемым компрессором. Конструкция фильтровальной ячейки позволяет залить исходную пробу в объёме 3000 мл непосредственно в ячейку. Изготавливается под мембранный фильтр Ø142 мм.

Комплектация прибора:

фильтровальная ячейка объёмом 3000 мл
компрессор
комплект соединительных шлангов.

1. Фильтровальная ячейка

Для фильтрования воды под давлением. Состоит из крышки, корпуса и основания, на верхнем торце которого устанавливается фритта для размещения дискового фильтра. Корпус и основание фиксируются друг с другом с помощью трёх зажимов так, что над рабочей поверхностью фильтра образуется ёмкость объёмом 3000 л. Заливное отверстие и штуцер для подключения источника давления расположены в верхней части ячейки. Имеет три опорные ножки.

диаметр мембранного фильтра	142 мм
материал	нержавеющая сталь
габаритные размеры	190 мм х 275 мм х 470 мм
масса	6,5 кг

2. Компрессор

2018

Для создания избыточного давления воздуха. Безмасляный компрессор подключается к фильтровальной ячейке с целью подачи сжатого воздуха для передавливания воды. Компрессор компактен, малошумен и прост в обслуживании. Снабжён манометром и транспортировочной ручкой.

рабочее давление	2,8-4 кгс/см2
расход по воздуху	23 л/мин
автостарт (автоматическое включение и отключение при макс. давлении)	старт при 2,8 кгс/см2 стоп при 4 кгс/см2
потребляемая мощность	95 Вт
сеть электропитания	однофазная, 220В, 50Гц
габаритные размеры	400 мм х 280 мм х 140 мм
масса	3,6 кг

3. Комплект соединительных шлангов

шланг напорный ПВХ
