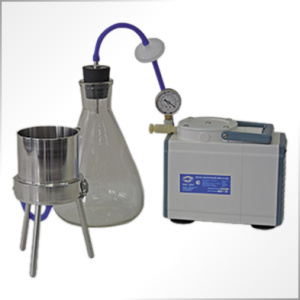

Прибор вакуумного фильтрования ПВФ-110Н Б

Прибор вакуумного фильтрования обеспечивает фильтрование пробы на фильтре Ø110 мм и сбор фильтрата в ресивер. Фильтровальная ячейка изготавливается из нержавеющей стали.

Комплектация прибора:

  • фильтровальная ячейка объёмом 500 мл
  • вакуумный насос
  • ресивер (колба Бунзена) объёмом 2500 мл с пробкой
  • фильтр-влагоотделитель
  • комплект соединительных шлангов.





Характеристики составных частей ПВФ-110Н Б

1. Фильтровальная ячейка

img_2885_mdf

Для фильтрования воды под вакуумом. Состоит из корпуса и основания, на верхнем торце которого устанавливается титановая фритта для размещения дискового фильтра. Корпус и основание фиксируются друг с другом с помощью зажима так, что над рабочей поверхностью фильтра образуется ёмкость объёмом 500 мл. Широкое заливное отверстие позволяет быстро залить исходную пробу в корпус ячейки. Имеет три опорные ножки.

диаметр мембранного фильтра 110 мм
материал нержавеющая сталь
габаритные размеры 114 мм х 167 мм х 235 мм
масса 2,5 кг



2. Вакуумный мембранный насос НВМ-0,33II

img_5341_mdf

Для создания вакуума в системах лабораторного фильтрования. Насос компактен, малошумен и прост в обслуживании. Снабжён вакуумметром с гидрозаполненной шкалой для сглаживания гидродинамических колебаний стрелки при контроле рабочего вакуума, а также редукционным клапаном для сброса вакуума. Имеет транспортировочную ручку и присоски для плотного фиксирования на лабораторном столе.

рабочий вакуум до -0,8 кгс/см2
расход по воздуху 20 л/мин
потребляемая мощность 160 Вт
сеть электропитания однофазная, 230В, 50Гц
габаритные размеры 215 мм х 235 мм х 120 мм
масса 7 кг


3. Ресивер (колба Бунзена)

2015

Для фильтрования под вакуумом и сбора фильтрата в приборах с вакуумным насосом. Изготавливается из термически стойкого стекла. В колбу устанавливается пробка с отверстием для штуцера на подключении фильтра-влагоотделителя и вакуумного насоса.

рабочий объём 2500 мл



4. Фильтр-влагоотделитель

dsc_1085_site

Устанавливается между ресивером и вакуумным насосом с целью предотвращения попадания капельной жидкости из колбы в камеру насоса. Фильтр высушивается и стерилизуется автоклавированием.



материал мембраны политетрафторэтилен
размер пор 0,22 мм
материал корпуса полипропилен
габариты

длина 70 мм

диаметр 65 мм

площадь фильтрации 19,6 см2



5. Комплект соединительных шлангов

2012

  • шланг вакуумный силиконовый
