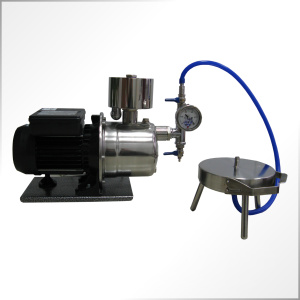

Прибор вакуумного фильтрования ПВФ-142 Б

Прибор вакуумного фильтрования обеспечивает быстрое фильтрование пробы и слив отфильтрованной воды в канализацию или в накопитель. Изготавливается под мембранный фильтр Ø142 мм.

Комплектация прибора:

  • фильтровальная ячейка
  • вакуумная станция
  • заборное устройство
  • заборно-фильтровальное устройство
  • комплект соединительных шлангов.

Характеристики составных частей прибора ПВФ-142 Б

 1. Фильтровальная ячейка

2005

Для фильтрования воды под вакуумом. Состоит из крышки и основания, на верхнем торце которого устанавливается титановая фритта для размещения дискового фильтра. Крышка и основание фиксируются между собой с помощью зажима. Имеет три опорные ножки.

диаметр мембранного фильтра 142 мм
материал нержавеющая сталь
габаритные размеры 180 мм х 210 мм х 310 мм
масса 3,2 кг

2. Вакуумная станция

2002

Для создания вакуума с использованием давления, создаваемого встроенным насосом. Включает в себя насос на раме, эжектор и буферную ёмкость. Станция снабжена кранами и вакуумметром.

рабочий вакуум 0,35-0,96 кгс/см2
расход по воде 3,5-5,0 л/мин
потребляемая мощность 0,6 кВт
сеть электропитания однофазная, 220В, 50Гц
габаритные размеры 400 мм х 280 мм х 140 мм
масса 10 кг


3. Заборное устройство

2007

Фиксирует шланг на дне ёмкости с исследуемой водой. Представляет собой штуцер с плоским основанием, на нижнем торце которого имеются четыре радиальных паза для прохода воды.

материал нержавеющая сталь
габаритные размеры 48 мм х 28 мм
масса 0,1 кг



4. Заборно-фильтровальное устройство

2020-1

Фиксирует шланг на дне ёмкости или в открытом водоёме и применяется при отборе проб воды с высоким содержанием взвешенных веществ. Представляет собой штуцер с приваренными двумя плоскими дисками. На нижнем диске закреплён перфорированный лист, на который фиксируется тканевый фильтр. На верхнем диске закреплены три изогнутые опоры.

материал нержавеющая сталь
габаритные размеры 180 мм х180 мм х 60 мм
масса 0,4 кг



5. Комплект соединительных шлангов

2012

  • шланг вакуумный силиконовый
  • шланг напорный ПВХ
  • трубка ПВХ
