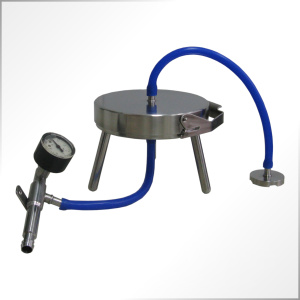

Прибор вакуумного фильтрования ПВФ-142Э Б

Прибор вакуумного фильтрования работает от давления водопроводной сети без потребления электроэнергии. Слив отфильтрованной воды происходит в канализацию. Изготавливается под фильтр Ø142 мм.

Комплектация прибора:

  • фильтровальная ячейка
  • водоструйный насос (эжектор)
  • заборное устройство
  • заборно-фильтровальное устройство
  • комплект соединительных шлангов.


Характеристики составных частей ПВФ-142Э Б

 1. Фильтровальная ячейка

2005

Для фильтрования воды под вакуумом. Состоит из крышки и основания, на верхнем торце которого устанавливается титановая фритта для размещения дискового фильтра. Крышка и основание фиксируются между собой с помощью зажима. Имеет три опорные ножки.

диаметр мембранного фильтра 142 мм
материал нержавеющая сталь
габаритные размер 180 мм х 210 мм х 310 мм
масса 3,2 кг



2. Водоструйный насос (эжектор)

2016

Для создания вакуума с использованием давления водопроводной воды. Эжектор представляет собой сварную конструкцию из нержавеющей стали, состоящую из приёмной и смесительной камер, сопла и ниппеля. Эжектор снабжён манометром с гидрозаполненной шкалой для сглаживания гидродинамических колебаний стрелки. Подключается к водопроводному крану или в трубопровод.

рабочий вакуум 0,50-0,95 кгс/см2
давление водопроводной сети не менее 2,2 кгс/см2
расход водопроводной воды 15-20 л/мин
габаритные размеры 150 мм х 50 мм х 50 мм
масса 0,13 кг

3. Заборное устройство

2007

Фиксирует шланг на дне ёмкости с исследуемой водой. Представляет собой штуцер с плоским основанием, на нижнем торце которого имеются четыре радиальных паза для прохода воды.

материал нержавеющая сталь
габаритные размеры 48 мм х 28 мм
масса 0,1 кг



4. Заборно-фильтровальное устройство

2020-1

Фиксирует шланг на дне ёмкости или в открытом водоёме и применяется при отборе проб воды с высоким содержанием взвешенных веществ. Представляет собой штуцер с приваренными двумя плоскими дисками. На нижнем диске закреплён перфорированный лист, на который фиксируется тканевый фильтр. На верхнем диске закреплены три изогнутые опоры.

материал нержавеющая сталь
габаритные размеры 180 мм х180 мм х 60 мм
масса 0,4 кг



5. Комплект соединительных шлангов

2012

  • шланг вакуумный силиконовый
  • шланг напорный ПВХ
  • трубка ПВХ
