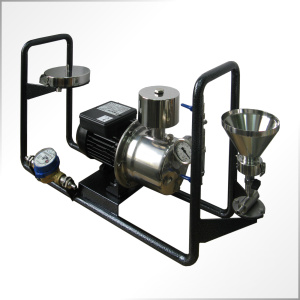

Прибор вакуумного фильтрования ПВФ-142П Б

Мобильный прибор вакуумного фильтрования – независимый от стационарного источника электропитания фильтрационный узел для фильтрования воды в полевых условиях непосредственно на объекте надзора. Фильтровальная ячейка и вакуумная станция установлены на переносную раму. Дополнительные устройства позволяют проводить предварительную обработку пробы при её заборе из открытого водоёма. Отфильтрованная вода сливается на грунт. Изготавливается под мембранный фильтр Ø142 мм.

Комплектация прибора:

  • фильтровальная ячейка под фильтр Ø142 мм
  • фильтровальная ячейка под фильтр Ø35 мм или Ø47 мм c одной воронкой объёмом 300 мл (в приборе с дополнительным комплектом)
  • вакуумная станция
  • водосчётчик
  • портативная электростанция-бензогенератор
  • заборное устройство
  • заборно-фильтровальное устройство
  • комплект соединительных шлангов.

    Специальная модификация мобильного прибора ПВФ-142П Б с дополнительным комплектом обеспечивает фильтрование одновременно двух проб: одной пробы на мембранном фильтре Ø142 мм (исследование на яйца, личинки гельминтов и цисты лямблий), второй пробы на мембранном фильтре Ø35 мм или Ø47 мм   (исследование на ооцисты криптоспоридий). Для контроля количества воды, поступающей на ячейку Ø142 мм, прибор осащён водосчётчиком.

    Характеристики составных частей прибора ПВФ-142П Б

    1. Фильтровальная ячейка

    для фильтрования воды под вакуумом. Состоит из крышки и основания, на верхнем торце которого устанавливается титановая фритта для размещения дискового фильтра. Крышка и основание фиксируются между собой с помощью зажима. Установлена на одной раме с вакуумной станцией.

    диаметр мембранного фильтра 142 мм
    материал нержавеющая сталь


    2. Вакуумная станция

    2002

    Для создания вакуума с использованием давления, создаваемого встроенным насосом. Включает в себя насос на раме, эжектор и буферную ёмкость. Станция снабжена кранами и вакуумметром. Установлена на одной раме с фильтровальной ячейкой. У прибора в специальной комплектации станция имеет возможность подключения одновременно двух фильтровальных ячеек.

    рабочий вакуум 0,35-0,96 кгс/см2
    расход по воде 3,5-5,0 л/мин
    потребляемая мощность 0,6 кВт


    3. Портативная электростанция-бензогенератор

    1008-2

    Компактный источник автономного электропитания для работы в полевых условиях. Для обеспечения электричеством достаточно своевременно заправлять топливный бак бензином.

    потребляемая мощность 2,5 кВт макс / 2,2 кВт в рабочем режиме
    напряжение 230 В
    расход 1,1 л/ч
    объём бака 3.6 л
    продолжительность непрерывной работы 3,3. ч
    габаритные размеры 56 ж 40 х 46 см
    масса 37 кг


    4. Заборное устройство

    2007

    Фиксирует шланг на дне ёмкости с исследуемой водой. Представляет собой штуцер с плоским основанием, на нижнем торце которого имеются четыре радиальных паза для прохода воды.

    материал нержавеющая сталь
    габаритные размеры 48 мм х 28 мм
    масса 0,1 кг



    5. Заборно-фильтровальное устройство

    2020-1

    Фиксирует шланг на дне ёмкости или в открытом водоёме и применяется при отборе проб воды с высоким содержанием взвешенных веществ. Представляет собой штуцер с приваренными двумя плоскими дисками. На нижнем диске закреплён перфорированный лист, на который фиксируется тканевый фильтр. На верхнем диске закреплены три изогнутые опоры.

    материал нержавеющая сталь
    габаритные размеры 180 мм х180 мм х 60 мм
    масса 0,4 кг



    6. Комплект соединительных шлангов
    2012
    • шланг вакуумный силиконовый
    • шланг напорный ПВХ
    • трубка ПВХ
