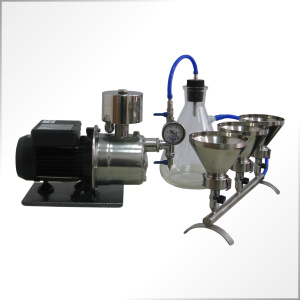

Прибор вакуумного фильтрования ПВФ-35(47) Б (М)

Прибор вакуумного фильтрования обеспечивает быстрое фильтрование пробы и слив отфильтрованной жидкости в ресивер. Изготавливается с 1, 2, 3, 4, 5 или 6 воронками под мембранный или бумажный фильтр Ø35 мм или Ø47 мм.

Комплектация прибора

  • фильтровальная ячейка с воронками объёмом 300 мл
  • вакуумная станция
  • ресивер (колба Бунзена) объёмом 2500 мл с пробкой
  • комплект соединительных шлангов.
Характеристики составных частей ПВФ-35(47) Б (М)

 1. Фильтровальная ячейка

2014

Для фильтрования под вакуумом. Состоит из коллектора с основаниями, на верхнем торце которых находятся титановые фритты для размещения дисковых фильтров. Воронки крепятся к основаниям при помощи зажимов. На коллекторе установлены краны, которые позволяют независимо отключать и подключать к источнику вакуума каждую воронку. На внутренней стороне воронок нанесены риски, позволяющие контролировать залитый объём по 100 мл. Крышка из нержавеющей стали поставляется по запросу.

диаметр фильтра 35 мм или 47 мм
материал нержавеющая сталь
рабочий объём воронки 300 мл (стандарт), 500 мл (по запросу)
количество воронок в ячейке 1, 2, 3, 4, 5 или 6 шт
габаритные размеры 122-872 мм х 206 мм х 122 мм
масса 1,3-7,6 кг



2. Вакуумная станция

2002

Для создания вакуума с использованием давления, создаваемого встроенным насосом. Включает в себя насос на раме, эжектор и буферную ёмкость. Станция снабжена кранами и вакуумметром.

рабочий вакуум 0,35-0,96 кгс/см2
расход по воде 3,5-5,0 л/мин
потребляемая мощность 0,6 кВт
сеть электропитания однофазная, 220В, 50Гц
габаритные размеры 400 мм х 280 мм х 140 мм
масса 10 кг



3. Ресивер (колба Бунзена)

2015

Для фильтрования под вакуумом и сбора фильтрата. Изготавливается из термически стойкого стекла. В колбу устанавливается пробка и штуцер для подсоединения вакуумного шланга.

рабочий объём 2500 мл (стандарт), 500, 1000, 5000 мл (по запросу)



4. Комплект соединительных шлангов

2012
  • шланг вакуумный силиконовый
  • шланг напорный ПВХ
  • трубка ПВХ
