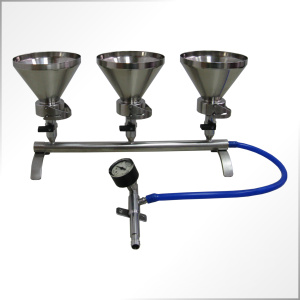

Прибор вакуумного фильтрования ПВФ-35(47)Э Б

Прибор вакуумного фильтрования работает от давления водопроводной сети без потребления электроэнергии. Изготавливается с 1, 2 или 3 воронками под мембранный фильтр Ø35 мм или Ø47 мм. Нормальное фильтрование обеспечивается при давлении в водопроводной сети не менее 0,22 МПа (2,2 бар). При отсутствии такого давления рекомендуются приборы ПВФ-35(47) Б с вакуумной станцией или приборы ПВФ-35(47)Н Б с вакуумным насосом.

Комплектация прибора:

  • фильтровальная ячейка с воронками объёмом 300 мл
  • водоструйный насос (эжектор)
  • комплект соединительных шлангов.
Характеристики составных частей ПВФ-35(47)Э Б

 1. Фильтровальная ячейка

2014

Для фильтрования воды под вакуумом. Состоит из коллектора с основаниями, на верхнем торце которых находятся титановые фритты для размещения дисковых фильтров. Воронки крепятся к основаниям при помощи зажимов. На коллекторе установлены краны, которые позволяют независимо отключать и подключать к источнику вакуума каждую воронку. Воронки отполированы и не имеют швов, благодаря чему исключается вероятность перекрёстной обсеменённости фильтруемой пробы. На внутренней стороне воронок нанесены риски, позволяющие контролировать залитый объём по 100 мл. Крышка из нержавеющей стали поставляется по запросу.

диаметр мембранного фильтра 35 мм или 47 мм
материал нержавеющая сталь
рабочий объём воронки 300 мл (стандарт), 500 мл (по запросу)
количество воронок в ячейке 1-3 шт
габаритные размеры 150 мм х 50 мм х 50 мм
масса 0,13 кг

 2. Водоструйный насос (эжектор)

2016

Для создания вакуума с использованием давления водопроводной воды. Эжектор представляет собой сварную конструкцию из нержавеющей стали, состоящую из приёмной и смесительной камер, сопла и ниппеля. Эжектор снабжён манометром с гидрозаполненной шкалой для сглаживания гидродинамических колебаний стрелки. Подключается к водопроводному крану или в трубопровод.

рабочий вакуум 0,50-0,95 кгс/см2
давление водопроводной сети не менее 2,2 бар
расход водопроводной воды 15-20 л/мин
габаритные размеры 150 мм х 50 мм х 50 мм
масса 0,13 кг
3. Комплект соединительных шлангов

  • шланг вакуумный силиконовый
  • шланг напорный ПВХ
