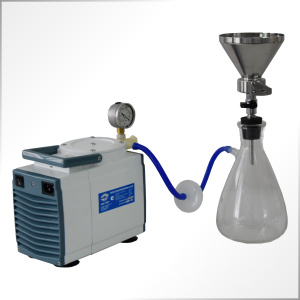

Прибор вакуумного фильтрования ПВФ-35(47)Н Б

Прибор вакуумного фильтрования представляет собой закрытую фильтрационную систему. Отфильтрованная вода собирается в ресивере. Фильтр-влагоотделитель препятствует попаданию капель влаги в камеру вакуумного насоса. Изготавливается с 1, 2, 3, 4, 5 или 6 воронками под мембранный фильтр Ø35 мм или Ø47 мм.

Комплектация прибора:

фильтровальная ячейка с воронками объёмом 300 мл
вакуумный насос
ресивер (колба Бунзена) объёмом 2500 мл с пробкой
фильтр-влагоотделитель
комплект соединительных шлангов.

Характеристики составных частей ПВФ-35(47)Н Б

1. Фильтровальная ячейка

Для фильтрования воды под вакуумом. Состоит из коллектора с основаниями, на верхнем торце которых находятся титановые фритты для размещения дисковых фильтров. Воронки крепятся к основаниям при помощи зажимов. На коллекторе установлены краны, которые позволяют независимо отключать и подключать к источнику вакуума каждую воронку. Воронки отполированы и не имеют швов, благодаря чему исключается вероятность перекрёстной обсеменённости фильтруемой пробы. На внутренней стороне воронок нанесены риски, позволяющие контролировать залитый объём по 100 мл. Фильтровальная ячейка с 1 воронкой устанавлиается в колбу Бунзена. Крышка из нержавеющей стали поставляется по запросу.

диаметр мембранного фильтра	35 мм или 47 мм
материал	нержавеющая сталь
рабочий объём воронки	300 мл (стандарт), 500 мл (по запросу)
количество воронок в ячейке	1, 2, 3, 4, 5 или 6 шт
габаритные размеры	122-872 мм х 206 мм х 122 мм
масса	1,3-7,6 кг

3. Вакуумный мембранный насос НВМ-0,33II

img_5341_mdf

Для создания вакуума в системах лабораторного фильтрования. Насос компактен, малошумен и прост в обслуживании. Снабжён вакуумметром с гидрозаполненной шкалой для сглаживания гидродинамических колебаний стрелки при контроле рабочего вакуума, а также редукционным клапаном для сброса вакуума. Имеет транспортировочную ручку и присоски для плотного фиксирования на лабораторном столе.

рабочий вакуум	до -0,8 кгс/см2
расход по воздуху	20 л/мин
потребляемая мощность	160 Вт
сеть электропитания	однофазная, 230В, 50Гц
габаритные размеры	215 мм х 235 мм х 120 мм
масса	7 кг

4. Ресивер (колба Бунзена)

2015

Для фильтрования под вакуумом и сбора фильтрата в приборах с вакуумным насосом. Изготавливается из термически стойкого стекла. В колбу устанавливается пробка с отверстием для штуцера на подключении фильтра-влагоотделителя и вакуумного насоса.

рабочий объём

2500 мл, 5000 мл

5. Фильтр-влагоотделитель

dsc_1085_site

Устанавливается между ресивером и вакуумным насосом с целью предотвращения попадания капельной жидкости из колбы в камеру насоса. Фильтр высушивается и стерилизуется автоклавированием.

материал мембраны	политетрафторэтилен
размер пор	0,22 мм
материал корпуса	полипропилен
габариты	длина 70 мм диаметр 65 мм
площадь фильтрации	19,6 см2

6. Комплект соединительных шлангов

шланг вакуумный силиконовый
