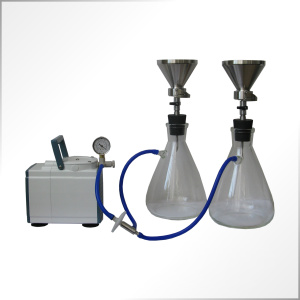

Прибор вакуумного фильтрования ПВФ-35(47)Н Б с узлом ресиверов

рибор вакуумного фильтрования предназначен для подготовки проб при физико-химическом анализе воды. На приборе можно обрабатывать как 1 пробу, так от 2 до 6 проб одновременно. Фильтрат каждой пробы собирается в отдельном ресивере. Изготавливается с воронками из нержавеющей стали под фильтр Ø35 мм или Ø47 мм.

Комплектация прибора:

фильтровальная ячейка с воронкой объёмом 300 или 500 мл в ресивере (колбе Бунзена) объёмом 1000 мл
вакуумный насос с фильтром-влагоотделителем
подставка под ресиверы (от 3-х ресиверов)
комплект соединительных шлангов.

Характеристики составных частей ПВФ-35(47)Н Б с узлом ресиверов

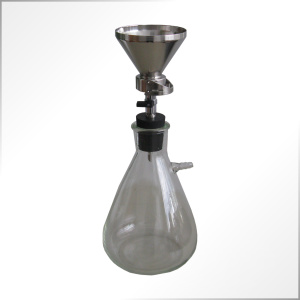

1. Фильтровальная ячейка с воронкой из нержавеюещй стали

Для фильтрования воды под вакуумом. Устанавливается в пробку колбы Бунзена. Состоит из коллектора с основаниями, на верхнем торце которых находятся титановые фритты для размещения дисковых фильтров. Воронки крепятся к основаниям при помощи зажимов. На коллекторе установлены краны, которые позволяют независимо отключать и подключать к источнику вакуума каждую воронку. На внутренней стороне воронок нанесены риски, позволяющие контролировать залитый объём по 100 мл. Крышка из нержавеющей стали поставляется по запросу.

диаметр мембранного фильтра	35 мм или 47 мм
материал	нержавеющая сталь
рабочий объём воронки	300 (стандарт), 500 мл (по запросу)
количество воронок в ячейке	1 шт
габаритные размеры	122 мм х 206 мм без колбы
масса	1,3 кг без колбы

2. Вакуумный мембранный насос НВМ-0,33II

img_5341_mdf

Для создания вакуума в системах лабораторного фильтрования. Насос компактен, малошумен и прост в обслуживании. Снабжён вакуумметром с гидрозаполненной шкалой для сглаживания гидродинамических колебаний стрелки при контроле рабочего вакуума, а также редукционным клапаном для сброса вакуума. Имеет транспортировочную ручку и присоски для плотного фиксирования на лабораторном столе.

рабочий вакуум	до -0,8 кгс/см2 (20 кПа)
расход по воздуху	20 л/мин
потребляемая мощность	160 Вт
сеть электропитания	однофазная, 230В, 50Гц
габаритные размеры	215 мм х 235 мм х 120 мм
масса	7 кг

3. Ресивер (колба Бунзена)

2015

Для фильтрования под вакуумом и сбора фильтрата. Изготавливается из термически стойкого стекла. Фильтровальная ячейка устанавливается в пробку колбы.

рабочий объём

1000 мл

4. Фильтр-влагоотделитель

Устанавливается между ресивером и вакуумным насосом с целью предотвращения попадания капельной жидкости из колбы в камеру насоса. Фильтр высушивается и стерилизуется автоклавированием.

материал мембраны	политетрафторэтилен
размер пор	0,22 мм
материал корпуса	полипропилен
габариты	длина 70 мм диаметр 65 мм
площадь фильтрации	19,6 см2

5. Подставка под ресиверы (колбы Бунзена)

Предназначена для установки трёх, четырёх, пяти и шести ресиверов объёмом 1000 мл и трёх ресиверов объёмом 2500 л. Изготавливается из углеродистой стали с полимерным порошковым покрытием, снабжена резиновыми амортизирующими опорами. Количество установочным мест (сёдел) определяется количеством ресиверов.

6. Комплект соединительных шлангов

шланг вакуумный силиконовый
