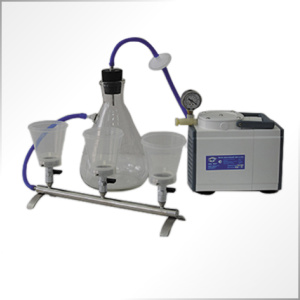

Прибор вакуумного фильтрования ПВФ-47Н Б (ПП ВВ)

Прибор вакуумного фильтрования представляет собой закрытую фильтрационную систему. Приборы обеспечивают фильтрование одновременно 3 проб и слив фильтрата в общий ресивер. Изготавливаются с 3 облегчёнными воронками из полипропилена под фильтр Ø47 мм или Ø50 мм .

Комплектация прибора:

фильтровальная ячейка с воронками из полипропилена объёмом 250 мл
вакуумный насос
ресивер (колба Бунзена) объёмом 2500 мл
фильтр-влагоотделитель
пластиковые воронки ЗИП (3 шт)
комплект соединительных шлангов.

Характеристики составных частей ПВФ-47Н Б (ПП)

1. Фильтровальная ячейка

для фильтрования воды под вакуумом. Состоит из коллектора с краном и основанием, на верхнем торце которого находится титановая фритта для размещения дискового фильтра. Воронка изготовлена из прозрачного полипропилена, имеет риски для контроля залитого объёма по 50 мл. Благодаря специальной конструкции воронка надёжно герметизируется, а также легко устанавливается и снимается с основания.

диаметр фильтра	47 мм (мембранный), 50 мм (бумажный)
материал коллектора	нержавеющая сталь
материал воронки	полипропилен
рабочий объём воронки	250 мл
количество воронок в ячейке	3 шт

2. Вакуумный мембранный насос НВМ-0,33II

img_5341_mdf

Для создания вакуума в системах лабораторного фильтрования. Насос компактен, малошумен и прост в обслуживании. Снабжён вакуумметром с гидрозаполненной шкалой для сглаживания гидродинамических колебаний стрелки при контроле рабочего вакуума, а также редукционным клапаном для сброса вакуума. Имеет транспортировочную ручку и присоски для плотного фиксирования на лабораторном столе.

рабочий вакуум	до -0,8 кгс/см2
расход по воздуху	20 л/мин
потребляемая мощность	160 Вт
сеть электропитания	однофазная, 230В, 50Гц
габаритные размеры	215 мм х 235 мм х 120 мм
масса	7 кг

3. Ресивер (колба Бунзена)

2015

Для фильтрования под вакуумом и сбора фильтрата в приборах с вакуумным насосом. Изготавливается из термически стойкого стекла. В колбу устанавливается пробка с отверстием для штуцера на подключении фильтра-влагоотделителя и вакуумного насоса.

рабочий объём

500 мл

4. Фильтр-влагоотделитель

dsc_1085_site

Устанавливается между ресивером и вакуумным насосом с целью предотвращения попадания капельной жидкости из колбы в камеру насоса. Фильтр высушивается и стерилизуется автоклавированием.

материал мембраны	политетрафторэтилен
размер пор	0,22 мм
материал корпуса	полипропилен
габариты	длина 70 мм диаметр 65 мм
площадь фильтрации	19,6 см2

5. Комплект соединительных шлангов

2012

шланг вакуумный силиконовый
