Прибор вакуумного фильтрования ПВФ-47Н Б (С) c фильтровальными ячейками из стекла

Прибор вакуумного фильтрования предназначен для проведения фильтрации жидкостей, не допускающих контакта с металлом: агрессивных сред (кислот, растворителей и т.п.), подвижной фазы для жидкостной хроматографии, других растворов. На приборе можно обрабатывать как 1 пробу, так от 2 до 6 проб одновременно. Фильтрат каждой пробы собирается в отдельном ресивере. Изготавливается с 1-6 ячейками под фильтр Ø50 мм или Ø47 мм.

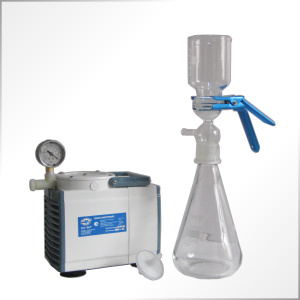

Комплектация прибора:

  • фильтровальная ячейка с воронкой объёмом 300 мл в ресивере (колбе Бунзена) объёмом 1000 мл
  • вакуумный насос
  • фильтр-влагоотделитель
  • комплект соединительных шлангов.
Характеристики составных частей ПВФ-47Н Б (С)

 1. Фильтровальная ячейка

img_3589_site

Для фильтрования воды под вакуумом. Все части фильтровальной ячейки, кроме зажима (алюминий), изготовлены из боросиликатного стекла. Основание притёрто к горловины колбы, поэтому исключает необходимость испоьзования полимерной пробки. Для удобной установки фильтровальных ячеек на лабораторном столе предусмотрена специальная подставка. Предусмотрена возможность отключения каждой ячейки от вакуума.

диаметр фильтра 50 мм или 47 мм
материал стекло
рабочий объём воронки 300 мл
количество воронок в ячейке 1 шт
количество ячеек в приборе 1-6 шт



2. Вакуумный мембранный насос НВМ-0,33II

img_5341_mdf

Для создания вакуума в системах лабораторного фильтрования. Насос компактен, малошумен и прост в обслуживании. Снабжён вакуумметром с гидрозаполненной шкалой для сглаживания гидродинамических колебаний стрелки при контроле рабочего вакуума, а также редукционным клапаном для сброса вакуума. Имеет транспортировочную ручку и присоски для плотного фиксирования на лабораторном столе.

рабочий вакуум до -0,8 кгс/см2 (20 кПа)
расход по воздуху 20 л/мин
потребляемая мощность 160 Вт
сеть электропитания однофазная, 230В, 50Гц
габаритные размеры 215 мм х 235 мм х 120 мм
масса 7 кг



3. Ресивер (колба Бунзена)

для фильтрования под вакуумом и сбора фильтрата. Изготавливается из термически стойкого стекла.

рабочий объём 1000 мл

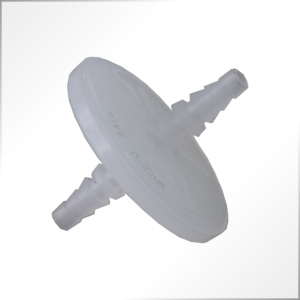

4. Фильтр-влагоотделитель

Устанавливается между ресивером и вакуумным насосом с целью предотвращения попадания капельной жидкости из колбы в камеру насоса. Фильтр высушивается и стерилизуется автоклавированием.

материал мембраны политетрафторэтилен
размер пор 0,22 мм
материал корпуса полипропилен
габариты

длина 70 мм

диаметр 65 мм

площадь фильтрации 19,6 см2


5. Подставка под ресиверы (колбы Бунзена)

предназначена для установки трёх, четырёх, пяти и шести ресиверов объёмом 1000 мл и трёх ресиверов объёмом 2500 л. Изготавливается из углеродистой стали с полимерным порошковым покрытием, снабжена резиновыми амортизирующими опорами. Количество установочным мест (сёдел) определяется количеством ресиверов.

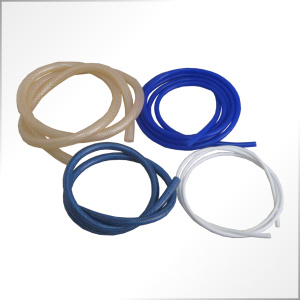

6. Комплект соединительных шлангов

  • шланг вакуумный силиконовый
