Раскладные трубчатые печи для горизонтального или вертикального режима до 1300 °C газовая атмосфера или вакуум

Эти трубчатые печи можно эксплуатировать в горизонтальном (RSH) или вертикальном (RSV) режиме. Раскладная конструкция обеспечивает простую замену рабочей трубы. Можно с легкостью устанавливать различные рабочие трубы (например, выполненные из различных материалов).

Используя разнообразные принадлежности, можно оптимально адаптировать эти трубчатые печи профессионального уровня к вашему технологическому процессу. Благодаря оснащению различными пакетами подачи газа термическая обработка может выполняться в среде защитного газа либо горючего защитного или реакционного газа, а также в вакууме. Для управления технологическим процессом, помимо удобных стандартных контроллеров, можно использовать современные программируемые логические контроллеры (ПЛК).

Tмакс 1100 °C или 1300 °C
Корпус из структурных листов из нержавеющей стали
Tмакс 1100 °C: термопара типа N
Tмакс 1300 °C: термопара типа S

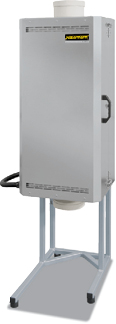

Для вертикального режима эксплуатации с дополнительной вертикальной опорной рамой (RSV)

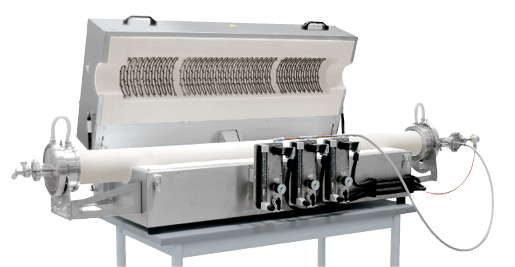

Исполнение в виде раскладной модели для облегчения установки рабочей трубы
Рабочая труба из керамики C 530 для работы на воздухе входит в комплект поставки
Свободно излучающие нагревательные элементы на несущих трубках
RSV: Отделенное от печи распределительное устройство с контроллером в отдельном настенном или напольном шкафу
RSH: в печи имеется встроенное распределительное устройство с контроллером
Использование по назначению в рамках руководства по эксплуатации
NTLog Basic для контроллера Nabertherm: запись технологических данных с помощью USB-накопителя

Дополнительное оснащение

Регулировка садки с измерением температуры в рабочей трубе и пространстве печи за пределами труб
Индикация температуры в рабочей трубе с дополнительным термоэлементом

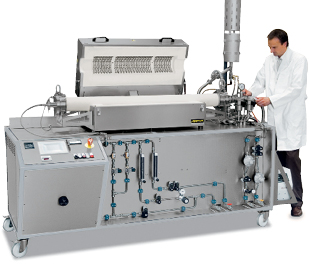

Различные пакеты подачи газа для работы в среде негорючего или горючего защитного или реакционного газа и в вакууме
рехзонное исполнение для оптимизации oднородности температуры
Системы охлаждения для ускоренного охлаждения рабочей трубы и садки
Обратный клапан на выпуске газа предотвращает попадание воздуха, подсасываемого из-за неплотности
Опорная рама с интегрированным распределительным устройством с контроллером
Управление процессами и документация при помощи пакета ПО VCD или ПО Nabertherm Control-Center NCC, предназначенного для контроля, документирования и управления

Модель	Tмакс °C¹	Внешние размеры в мм			макс. диаметр трубы внешний в мм	Обогреваемая длина в мм	Постоянная длина		Длина трубы в мм	Потребляемая мощность кВт³		Электросеть	Вес в кг
		Ш²	Г	В			Температура +/- 5 K в мм¹			Потребляемая мощность кВт³
		Ш²	Г	В			однозонное исполнение	трехзонное исполнение		1100 °C	1300 °C
RSH 50/250/..		420	370	510	50	250	80	-	650	1,9	1,9	1-фазное	25
RSH 50/500/..	1100	670	370	510	50	500	170	250	850	3,4	3,4	1-фазное⁴	36
RSH 120/500/..	или	670	440	580	120	500	170	250	850	6,6	6,6	3-фазное⁴	46
RSH 170/750/..	1300	920	490	630	170	750	250	375	1100	10,6	12,0	3-фазное⁴	76
RSH 170/1000/..		1170	490	630	170	1000	330	500	1350	13,7	13,7	3-фазное⁴	91

RSV 50/250/..		545	590	975	50	250	80	-	650	1,9	1,9	1-фазное	25
RSV 50/500/..	1100	545	590	1225	50	500	170	250	850	3,4	3,4	3-фазное⁴	36
RSV 120/500/..	или	615	590	1225	120	500	170	250	850	6,6	6,6	3-фазное⁴	46
RSV 170/750/..	1300	665	590	1475	170	750	250	375	1100	10,6	12,0	3-фазное⁴	76
RSV 170/1000/..		665	590	1725	170	1000	330	500	1350	13,7	13,7	3-фазное⁴	91
¹Показания за пределами трубы. Разность температур с пространством внутри трубы до + 30 K. ³При 415 В ²Без трубы ⁴При трехзонном исполнении требуется нулевой провод (3/N/PE)
