Вращающиеся трубчатые печи для режима пакетной обработки до 1100 °C

Компактные вращающиеся трубчатые печи серии RSRB оптимально подходят для режима пакетной обработки. Непрерывное вращение рабочей трубы обеспечивает постоянное перемещение садки. Благодаря специальной форме реактора из кварцевого стекла с суженными концами труб садка удерживается в печи и может подвергаться тепловой обработке в течение любого периода времени; регулируемый нагрев также возможен в соответствии с температурными профилями.

Tмакс 1100 °C
Термоэлемент типа K
Корпус из структурообразующих листов (нержавеющая сталь)

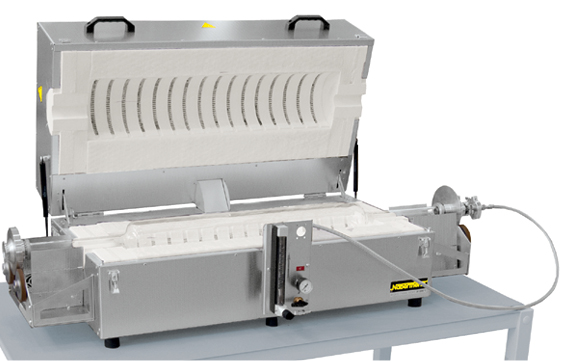

Трубчатая печь выполнена в виде настольной модели с реактором из кварцевого стекла, открытым с обеих сторон, с суженными концами
Для опорожнения реактор извлекается из печи. Очень простое извлечение обеспечивается благодаря безременному приводу и откидному корпусу печи (температура открывания < 180 °C)
Плавно регулируемый привод с частотой вращения ок. 2-45 об/мин
Отделенное от трубчатые печи распределительное устройство с контроллером в отдельном настенном или напольном шкафу
Использование по назначению в рамках руководства по эксплуатации
NTLog Basic для контроллера Nabertherm: запись технологических данных с помощью USB-накопителя

Дополнительное оснащение

Трехзонное регулирование для оптимизации oднородности температуры
Индикатор температуры в рабочей трубе, осуществляющий измерение с помощью дополнительного термоэлемента
Регулирование в рамках партии за счет использования дополнительного термоэлемента в рабочей трубы
Различные системы подачи газа с оптимальной продувкой садки технологическим газом через впуск с одной и выпуск с другой стороной трубы
Газонепроницаемое ротационное соединение для подключения поворотного реактора к системе подачи газа
Обратный клапан на выходе газа предотвращает проникновение воздуха, подсасываемого через места неплотного прилегания
Вакуумная модель, в зависимости от используемого насоса до 10-2 мбар
Открытый с обеих сторон реактор из кварцевого стекла с утолщениями для более качественного перемешивания садки в трубе
Пакет оснащения, упрощающий загрузку и разгрузку рабочей трубы, включающий в себя следующие элементы:
- Смесевой реактор из кварцевого стекла со встроенной лопастью для оптимального перемешивания садки, с одной стороны закрыт, с другой — большое отверстие
- Механизм опрокидывания влево/вправо. Для заполнения и для термической обработки печь опрокидывается вправо до упора, таким образом вся партия подается прямо в печь. Для опорожнения Вращающаяся трубчатая печь опрокидывается в другую сторону, чтобы удалить порошок из реактора. В извлечении реактора больше нет необходимости

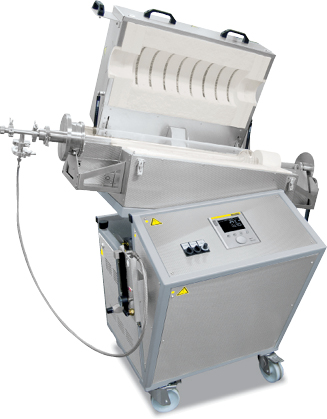

- Вращающаяся трубчатая печь смонтирована на опорной раме со встроенными распределительным устройством и контроллером, оснащенной транспортировочными роликами
Управление процессами и документация при помощи пакета ПО VCD или ПО Nabertherm Control-Center NCC, предназначенного для контроля, документирования и управления

Модель	Tмакс °C³	Внешние размеры в мм			макс. диаметр трубы внешний в мм	Ø Концы для соединения в мм	Обогреваемая длина в мм	Внешние размеры в мм		Длина трубы в мм	Потребляемая мощность кВт	Электросеть	Вес в кг
		(Настольная модель)						Температура +/- 5 K в мм³
		Ш	Г	В				однозонное исполнение	трехзонное исполнение
RSRB 80-500/11	1100	1145	475	390	76	28	500	170	250	1140	3,7	1-фазное	100
RSRB 80-750/11	1100	1395	475	390	76	28	750	250	375	1390	4,9	3-фазное²	115
RSRB 120-500/11	1100	1145	525	440	106	28	500	170	250	1140	5,1	3-фазное²	105
RSRB 120-750/11	1100	1395	525	440	106	28	750	250	375	1390	6,6	3-фазное¹	120
RSRB 120-1000/11	1100	1645	525	440	106	28	1000	330	500	1640	9,3	3-фазное¹	125
¹Обогрев только между 2 фазами ²Нагрев только при подключении фазы 1 и нулевого провода ³Показания за пределами трубы. Разность температур с пространством внутри трубы до + 30 K.
