Высокотемпературные трубчатые печи для горизонтального режима и для вертикального режима до 1800 °C газовая атмосфера или вакуум

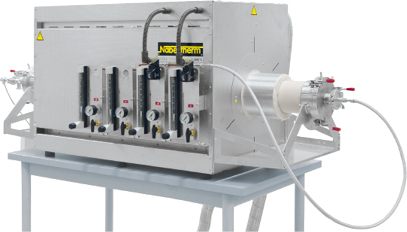

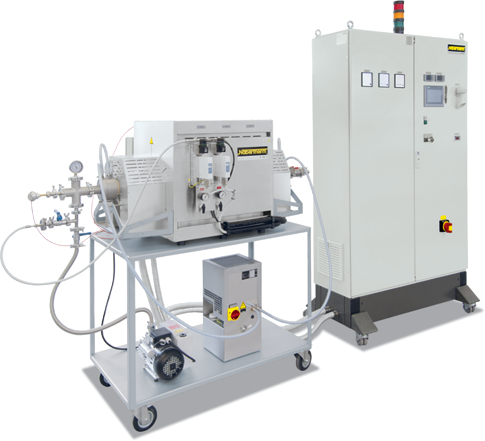

Высокотемпературные трубчатые печи поставляются как в горизонтальном исполнении (тип RHTH), так и в вертикальном (тип RHTV). Высококачественные изоляционные материалы из изготовленных методом вакуумного формования волокнистых плит делают возможным энергосберегающий режим и быстрое время нагрева за счет малой аккумуляции тепла и теплопроводности. Благодаря оснащению различными пакетами подачи газа термическая обработка может выполняться в среде негорючего или горючего защитного или реакционного газа или в вакууме.

• Tмакс 1600 °C, 1700 °C или 1800 °C
• Нагревательные элементы из дисилицида молибдена, размещены в вертикальном положении для простоты замены
• Изоляция из керамических волокнистых плит, изготовленных методом вакуумного формования
• Прямоугольный внешний корпус с пазами для охлаждения при естественной конвекции

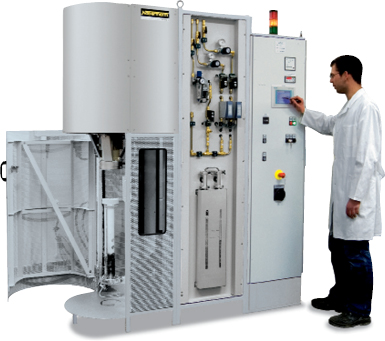

• Трубчатая печь RHTV со штативом для эксплуатации в вертикальном режиме
• Корпус из структурных листов из нержавеющей стали
• Керамическая рабочая труба из материала C799 вкл. волокнистые пробки для работы на воздухе входит в объем поставки
• Термопара типа B
• Блок мощности с низковольтным трансформатором и тиристорным контроллером
• Ограничительный регулятор температуры с регулируемой температурой отключения для класса термической защиты 2 согл. EN 60519-2 для защиты от превышения температуры для печи и продукта, а также с регулируемым максимальным температурным градиентом для защиты трубы
• Отделенное от печи распределительное устройство с контроллером в отдельном напольном шкафу
• Использование по назначению в рамках руководства по эксплуатации
• NTLog Basic для контроллера Nabertherm: запись технологических данных с помощью USB-накопителя

Дополнительное оснащение

• Регулировка садки с измерением температуры в рабочей трубе и пространстве печи за пределами труб
• Индикация температуры в рабочей трубе с дополнительным термоэлементом
• Газонепроницаемые фланцы для работы с защитным газом и вакуумом
• Ручная или автоматическая система подачи газа
• Трехзонное исполнение для оптимизации oднородности температуры (только трубчатые печи RHTH)
• Обратный клапан на выпуске газа предотвращает попадание воздуха, подсасываемого из-за неплотности
• Управление процессами и документация при помощи пакета ПО VCD или ПО Nabertherm Control-Center NCC, предназначенного для контроля, документирования и управления

Модель Горизонтальное исполнение	Tмакс °C3	Внешние размеры в мм			макс. диаметр трубы внешний в мм	Обогреваемая длина в мм	Постоянная длина Температура +/- 5 K в мм3	Длина трубы в мм	Потребляемая мощность кВт	Электросеть	Вес в кг
		Ш2	Г	В
RHTH 50/150/..	1600 или	470	480	640	50	150	50	380	5,4	3-фазное1	70
RHTH 80/300/..	1700 или	620	550	640	80	300	100	530	9,0	3-фазное1	90
RHTH 120/600/..	1800	920	550	640	120	600	200	830	14,4	3-фазное1	110
Модель Вертикальное исполнение	Tмакс °C3	Внешние размеры в мм			макс. диаметр трубы внешний в мм	Обогреваемая длина в мм	Постоянная длина Температура +/- 5 K в мм3	Длина трубы в мм	Потребляемая мощность кВт	Электросеть	Вес в кг
		Ш	Г	В2
RHTV 50/150/..	1600 или	500	650	510	50	150	30	380	5,4	3-фазное1	70
RHTV 80/300/..	1700 или	580	650	660	80	300	80	530	10,3	3-фазное1	90
RHTV 120/600/..	1800	580	650	960	120	600	170	830	19,0	3-фазное1	110
1Обогрев только между 2 фазами 2Без трубы 3Показания за пределами трубы. Разность температур с пространством внутри трубы до - 50 K.
